第十五届中国国际机床工具展览会（www.cimes.net.cn）将于2020年5月18日至22日在中国北京新国际展览中心举行。

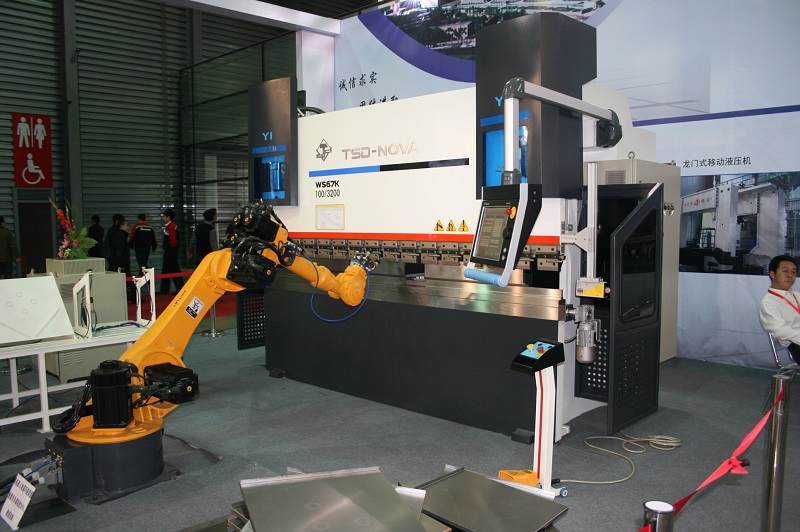

TSD将展示一套带机器人的WS67K-100 / 3200伺服泵CNC折弯机。
欢迎您访问我们。

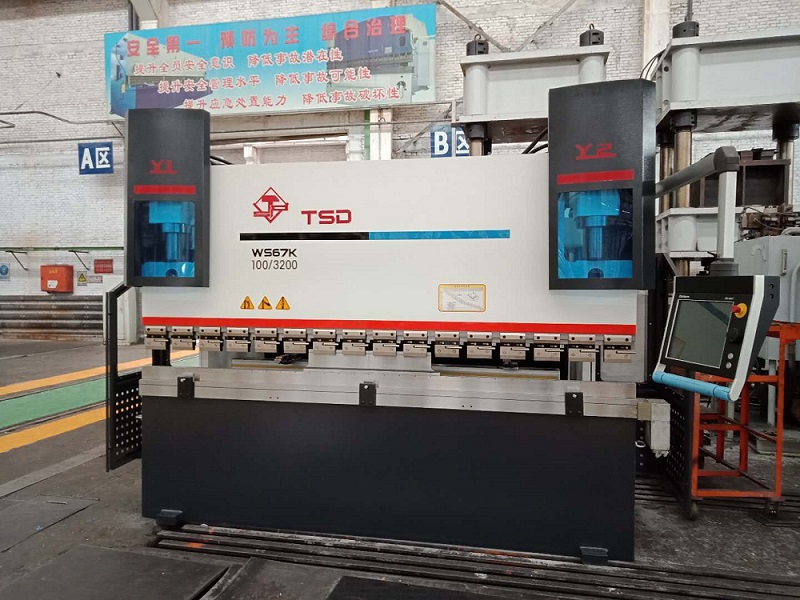

WS67K-100 / 3200伺服泵数控折弯机
特征
伺服泵控制，省电，高精度
效率高，比传统折弯机节电30％至50％以上
伺服电机控制双向定量油泵更高同步控制精度
在工作台上进行机械加冠，工件加工精度更高
铝制铝合金后挡料2轴高精度
带滚动导轨的滑枕，阻尼小，响应速度快。
全自动机器人可用
操作平稳，控制灵活，无卡纸，无漏油和异常噪音。
外形美观，设计创新，操作简单
主要技术数据
名称 | 值 | 单元 |
公称压力 | 1000 | 千牛 |
工作台长度 | 3200 | 毫米 |
立柱之间的距离 | 2700 | 毫米 |
喉深 | 400 | 毫米 |
最大开口高度 | 470 | 毫米 |
冲头行程 | 200 | 毫米 |
接近速度 | 150 | 毫米/秒 |
工作速度 | 12 | 毫米/秒 |
回程速度 | 150 | 毫米/秒 |
主电机功率 | 2×3 | 千瓦 |
CNC系统 | DA66T | |
轴数 | Y1，Y2，X，R，V | 轴 |
油箱容量 | 128 | l |
额定压力 | 28 | 兆帕 |
滑枕的定位精度（Y1，Y2轴） | ±0.02 | ㎜ |
滑枕（Y1，Y2轴）的重新定位精度 | 0.01 | ㎜ |
后座定位精度（X轴） | ±0.05 | ㎜ |
后规（X轴）的重新定位精度 | 0.03 | ㎜ |
后座（R轴）的定位精度 | ±0.10 | ㎜ |
后座（R轴）的重新定位精度 | 0.05 | ㎜ |
整体暗淡（长×宽×高） | 3800×1685×2760 | ㎜ |
重量 | 8200 | 公斤 |
ER80机器人
主要技术数据
模型 | ER80 | |
类型 | 多轴 | |
行动自由 | 6 | |
最大速度 | J1轴 | 110°/秒 |
J2轴 | 105°/秒 | |
J3轴 | 130°/秒 | |
J4轴 | 215°/秒 | |
J5轴 | 160°/秒 | |
J6轴 | 205°/秒 | |
工作范围 | J1轴 | ±180° |
J2轴 | -67°〜+ 150° | |
J3轴 | -190°〜+ 66° | |
J4轴 | ±170° | |
J5轴 | ±130° | |
J6轴 | ±360° | |
最大工作半径 | 2565毫米 | |
机器人重量 | 740公斤 | |
最大负荷 | 80公斤 | |
重新定位精度 | ±0.2毫米 | |
防护等级 | IP65 | |
发动机 | 11.5千瓦 | |
