| 数量： | |
|---|---|
Q34Y-110
TSD
Q34Y-110
液压
高精准度
CE，ISO 9001
新
120吨
25毫米
≤450n/ mm2（ASTM 1045）
8°
25×330毫米16×600毫米
80毫米
行程数（20mm）：16cpm
400毫米
25毫米
Φ35毫米
TSD
木头箱子
Q34Y-110
中国
8462399000

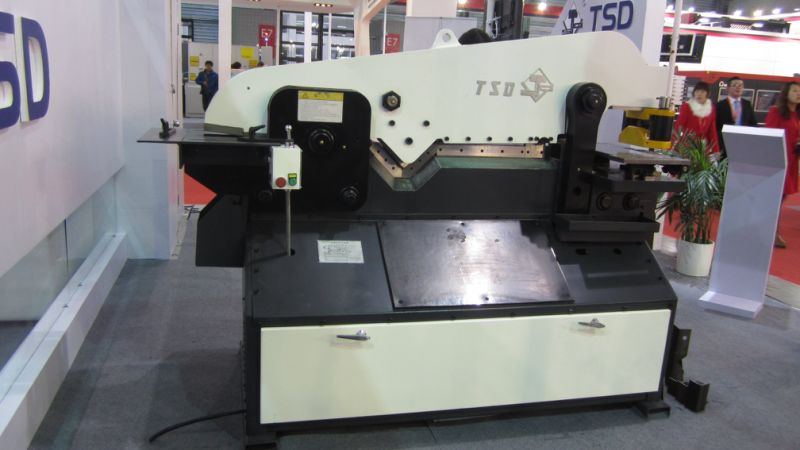

联合冲剪机
型号Q34Y-110
主要结构特点：
-一个柱塞结构由一个油缸驱动
- 六标准工作位置 手动地或以脚基座切磨

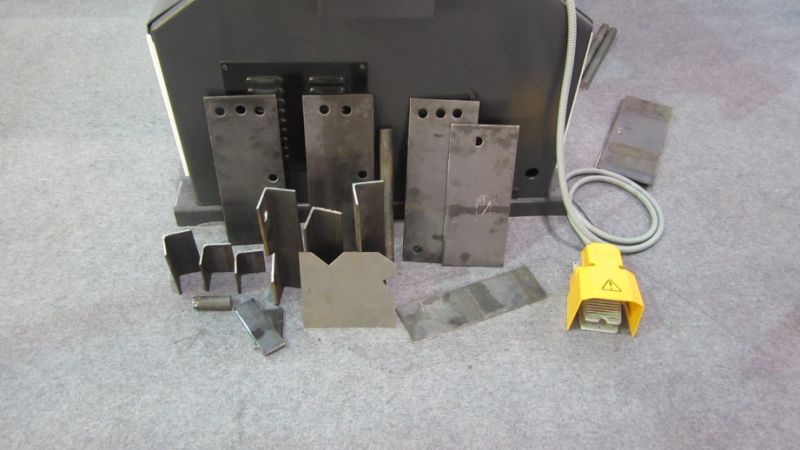

- 冲孔，定位，压制为片材，切割圆钢&方钢

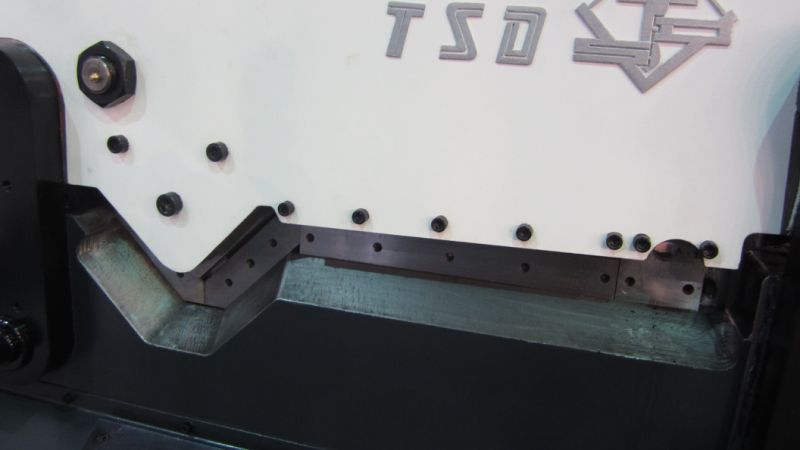

- 切割片材，扁钢&角钢。开槽和开槽片材和角钢
- 冲孔和定位为角钢
- 通过可选工具，切削槽钢，切割圆管&弯曲管可用
- 快速变化的工具和自动保持板
- 联锁及保护
- 较高的制造精度。简单，高效和灵活的操作
主要技术参数
| 冲压 位置 | 项目 | 值 | 单元 | 标准/可选工具 |
| 工作台尺寸 | 536×370 | 毫米 | ||
| 最大。压紧力 | 1100 | KN | ||
| 最大切割板尺寸 （厚度×宽度） | 25×300 20×450 12×500 | 毫米 | 切割可提供机20×450毫米片 | |
| 不去除叶片圆（角度）钢， 最大切割板宽为400mm | ||||
| 最大裁切角钢 | 160×160×16 | 毫米 | 可用机 | |
| Max.punching孔力 | 1100 | KN | ||
| Max.punching孔尺寸 | Ф38×25 | 毫米 | 冲孔Ф12×可用机16毫米孔 | |
| 切割圆钢或 方钢 | 圆钢： Ф12Ф50〜 | 毫米 | CuttingФ12〜Ф30mm可配机圆钢 | |
| 方钢： 12〜35 | 切割方钢，所述叶片是可选的; CuttingФ30〜Ф50mm圆钢， 下刀片是可选的。 | |||
| 切削槽钢 | 50〜200 | 毫米 | 选项 | |
| 折纸 | 100×300 | 毫米 | 选项 | |
| 切角 位置 | 工作台尺寸 （左右×前后） | 485×510 | 毫米 | |
| 公称力 | 850 | KN | ||
| Max.notching大小 （宽×深×厚） | 100×150×10 | 毫米 | 可用机 | |
| 电机功率 | 15 | 千瓦 | ||
| 外形尺寸 （L×W×H） | 2300×1690×1087 | 毫米 | ||
| 重量 | 2800 | 公斤 | ||
填料:防锈油上工作表面，具有用于整个机器的塑料薄膜层涂覆。包装容器
售后服务：
1.卖方已通过ISO9001质量体系认证，1997年以来，始终严格执行该品质
管理系统在我们公司和我们的产品。
前出厂价，所有产品都经过严格测试，均符合技术协议一致性和
标准。
2.保修是因为B / L，或重型机械的最后验收日期的日期一年。更长的保修期
可以通过用户购买。
3.调试：对于重型机械，卖家发送技师（电气液压和机械）
指导安装，设备后从7天测试和培训的操作员到45天
到达用户的工厂。但来回机票，当地住宿和津贴
（USD100 /人·天）在用户所在的国家将会由买方负担。以上收费不要
包含在报价。该条款将在合同中显示。
3.对于中小标准机械，它是根据操作手册，操作方便。用户
首先建议要仔细阅读使用说明书，然后启动机器。任何不清楚的问题，请随时
自由与卖家联系。
如果用户在使用时的工厂提供技术服务的坚持，请参考2号条款后，如售卖
服务。
4.卖方的所有产品均可以通过工厂交货数量进行跟踪。备件可以提供与前者相同，
这是为客户的特殊设计要求有帮助。
5.消耗部件可免费提供给顾客的从乙/ L日期一年内保修被供给，并且
长期的技术咨询服务。
6.常见故障可以通过电子邮件，电话和长途视频诊断来解决。用户必须提供充分
故障描述，清晰的照片和视频，如果可能的话。
一旦出现严重质量问题一年内到期的，因为出现了卖方的制造原因
乙/ L日期或重型机械的最后验收日期。卖方将派出自己的技术人员进行修复。
7.保修一年后，卖方将免费提供技术咨询和零配件及技术人员
以最低成本的服务。
