| 数量： | |
|---|---|
W10D-2.5 * 200
TSD
W10D-2.5×200
2.5毫米
50--200毫米
70--150毫米
手动/自动
TSD
按带有软膜层的容器
W10D-2.5x200
中国
8462299000

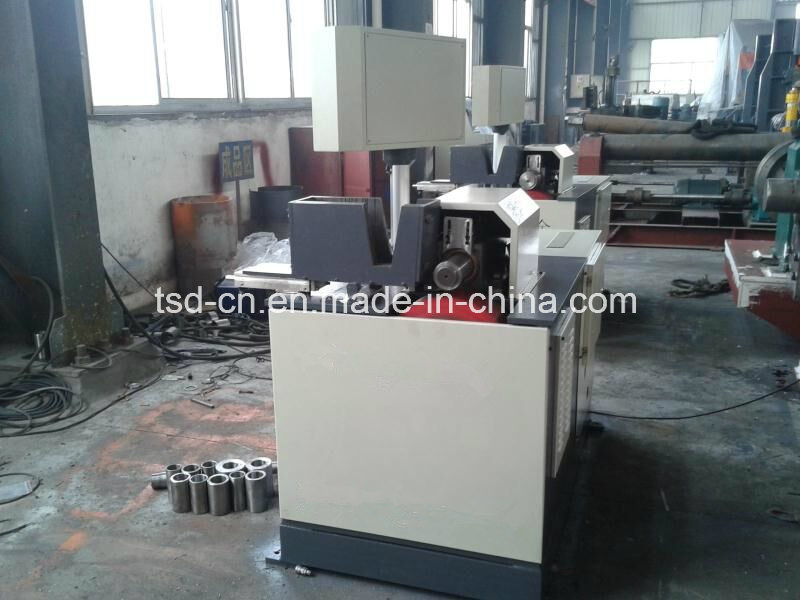

用于轧制小型电动机箱的轧制机
型号W10D-2.5×200
主要技术数据
| 工件轧制长度 | 50〜200毫米 |
| 轧制厚度 | 2.5毫米 |
| 轧制直径 | Φ70〜Φ150毫米 |
| 钢铁原料等级 | Q235（A3） |
| 原料屈服极限 | 245兆帕 |
| 电源 | 415V / 3相/ 50Hz |
| 液压动力 | 0.75千瓦 |
| 压力 | 0〜10兆帕 |
| 滚动模式 | 手动/自动 |
| 自动化： | 自动上料，下料和下料 |
| 工作效率 | 4〜5件/分钟，约7,500件/ 24小时 |
| 机器工作高度 | 800毫米 |
| 环境温度 | 0ºC〜45ºC |
机器性能
机器带有自动加载装置。满载的储物箱可以连续工作以快速滚动。
滚动后的横向错位在±0.5毫米
轧后无裂纹和缺陷
油箱布置在机器后部或机器内部。液压系统的每个油缸驱动压力都可以通过压力保护分别调节。
具有良好兼容性的电气系统的24位PLC
IP54防护等级的全封闭电气柜
主要设备
| 名称 | 内容 | ||
| 轴承座 | 类型 | 双列调心轴承 | |
| 制造商 | 洛阳/中国万方店 | ||
| 工作中 滚轴 | 材料 | 45＃(滚轴)/ 45＃德国拜耳公司的聚氨酯涂层PU | |
| 硬度 | HB220-260(滚子和工具) | ||
| 制造商 | 华翔特钢 | ||
| 地下室和 侧面机架 | 钢级 | Q235A | |
| 工艺流程 | W承受应力的高强度结构，通过CNC镗铣加工 | ||
| 制造商 | TSD | ||
| 变速箱 | 类型 | K系列齿轮箱 | |
| 制造商 | 中国玉球 | ||
| 主要电气元件 | 西门子 | ||
| 发动机 | 中国玉球 | ||
| 液压式 系统 | 海德 抽水机 | 类型 | 齿轮泵 |
| 制造商 | 中国合肥长垣 | ||
| 阀 | 制造商 | 育研 | |
| 主要 Oil 圆筒 | 缸体和活塞杆 | 锻件HRC48-50 | |
| 制造商 | 中国up浦市 | ||
| 密封环 | x系列 | ||
| 制造商 | 台湾DZ | ||
| CNC系统 | 显示屏 | 加拿大Touchwin | |
| 可编程逻辑控制器 | 日本欧姆龙 | ||
| 传感器 | 中国克瑞特 | ||
供货范围
1.主体1组
2。上料装置(自动)1片
3.心轴(工具) 1件
| 材料 | Set厚 | Set宽度 | R外径 |
| Q235(A3) | 2.5毫米 | 94.8毫米 | 71.2毫米 |
4.收卷装置1片
5.卸料装置（自动）1片
6.控制系统1片
7.液压系统1片
8.工具柜1片
9.操作手册 1书
10.自动推杆1件
11.封闭工具和夹具1套
售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件可以与
前者，有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供
完整的故障描述，如有可能，请清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
