| 数量： | |
|---|---|
Y28-150 / 200
TSD
Y28-150 / 200
TSD
按带有软膜层的容器
Y28-150 / 200
中国
8462919000

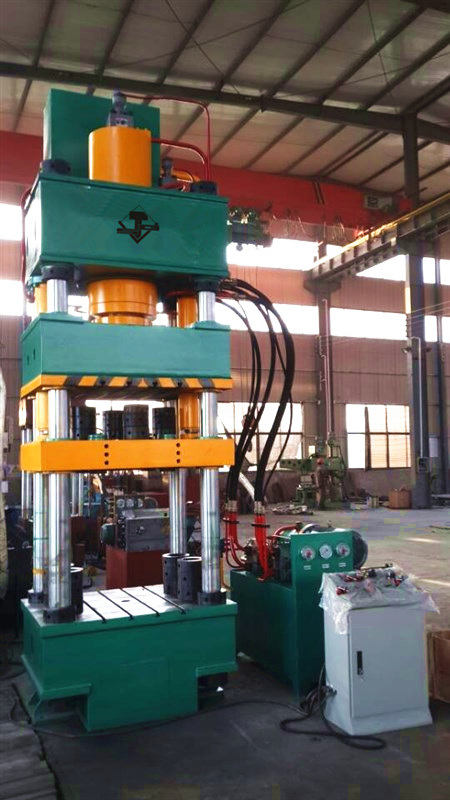

双动液压绞压力机
Y28-150 / 200
特点：
- 双滑动，带8弗洛德导轨特征滑动直侧结构
- 双人滑罐机械锁单行动
- 轧制的各种方式枕：前，侧，T-旅行型
- 的压力参数全数字控制，压力闭环控制
- 空白保持器滑动压力分段控制
- 模具参数存储和故障诊断
- 全安排安全装置和安全控制系统
- 冷却装置的效率高，适合于连续生产
- 无压模具对准，方便用于对准模具
选项
- 幻灯片的速度和缓冲力比例调节
- 缓冲压力分段控制
- 光幕安全装置
- 油加热/冷却单元
- 模具保护单元
- 位移传感器
- 工业触摸屏显示器
- 上喷射装置（液压或机械类型）
- 浮动导方式，为模交换的滚动座架
- 工作区域照明
- 电源插座
- 非循环润滑系统由电脑控制
- 快速模具夹紧装置
| 名称 | 单元 | Y28-25 | Y28-80 / 120 | Y28-100 / 180 | Y28-150 / 200 | Y28-100 / 350 | Y28-200 / 315 | Y28-250 / 400 | ||||||||||
| 公称力 | KN | 250 | 1200 | 1800 | 2000 | 3500 | 3150 | 4000 | ||||||||||
| 拉伸力 | KN | 800 | 1000 | 1500 | 1000 | 2500 | ||||||||||||
| 防皱 | KN | 800 | 500 | 2500 | 1000 | 1500 | ||||||||||||
| 靠垫/顶出力 | KN | 400 | 315 | 500 | 630 | 630 | 1000 | |||||||||||
| 淘汰赛力 | KN | 50 | 315 | |||||||||||||||
| 绘图滑动行程 | 毫米 | 220 | 410 | 710 | 570 | 750 | 800 | 800 | ||||||||||
| 空白幻灯片持有的行程 | 毫米 | 350 | 600 | 350 | 350 | |||||||||||||
| 靠垫/顶出行程 | 毫米 | 1801 | 250 | 300 | 300 | 300 | ||||||||||||
| 绘图sliden区 | L-R | 毫米 | 400 | 500 | 630 | 790 | 1200 | 1340 | ||||||||||
| ˚F-B | 毫米 | 420 | 560 | 630 | 920 | 1200 | 540 | |||||||||||
| 板支架滑区 | L-R | 毫米 | 380 | 1200 | 800 | 1400 | ||||||||||||
| ˚F-B | 毫米 | 380 | 1200 | 600 | 600 | |||||||||||||
| 垫区域 | L-R | 毫米 | 510 | | ||||||||||||||
| ˚F-B | 毫米 | 450 | ||||||||||||||||
| 工作台面积 | L-R | 毫米 | 640 | 500 | 630 | 790 | 1200 | 1200 | 1200 | |||||||||
| ˚F-B | 毫米 | 420 | 600 | 630 | 920 | 1200 | 1200 | 1200 | ||||||||||
| 绘图幻灯片的日光 | 毫米 | 660 | 1460 | 870 | 1600 | 1500 | 1500 | |||||||||||
| 板支架滑的日光 | 毫米 | |||||||||||||||||
| 拉丝滑动速度 | 降落 | 毫米/秒 | 100 | 800 | ≥280 | 160 | 52 | ≥100 | ≥100 | |||||||||
| 紧迫 | 毫米/秒 | 20 | 40-10 | 14-25 | 5-17 | 10 | 10 | |||||||||||
| 返回 | 毫米/秒 | 50 | 120 | 130/200 | 180 | 100 | 50 (慢)100(快速) | siow50 / fast100 | ||||||||||
| 拉丝滑动速度 | 降落 | 毫米/秒 | 100 | ≥100 | ≥100 | |||||||||||||
| 紧迫 | 毫米/秒 | 50 | 10 | 10 | ||||||||||||||
| 返回 | 毫米/秒 | 50 (慢)100(快速) | slow50 / fast100 | |||||||||||||||
| 外形尺寸 | L-R | 毫米 | 1860 | 2040 | 2300 | 2310 | 4400 | 4150 | 4950 | |||||||||
| ˚F-B | 毫米 | 750 | 720 | 900 | 950 | 2500 | 1300 | 1500 | ||||||||||
| 高度 | 毫米 | 1650 | 2860 | 4250 | 地上4242地下 1100 | 4850 | 地上5290地下800 | |||||||||||
| 电机总功率 | KW | 4 | 15 | 22 | 22 | 24 | 44 | 44 | ||||||||||
| 名称 | 单元 | Y28-200 / 500 | Y28-400 / 630 | Y28-500 / 800 | Y28-630 / 1030 | Y28-800 / 1300（A） | Y28-1200 / 2000 | Y28-1600 / 2400 | ||||||||||
| 公称力 | KN | 5000 | 6300 | 8000 | 10300 | 13000 | 20000 | 24000 | ||||||||||
| 拉伸力 | KN | 4000 | 5000 | 6300 | 8000 | 12000 | 16000 | |||||||||||
| 防皱 | KN | 2000 | 2300 | 3000 | 4000 | 5000 | 8000 | 8000 | ||||||||||
| 坐垫/顶出力 | KN | 1000 | 1000 | 1600 | 2500 | 2500 | 5000 | 5000 | ||||||||||
| 淘汰赛力 | KN | 500 | 200 = 20 * 2 * 5 | |||||||||||||||
| 绘图滑动行程 | 毫米 | 900 | 1100 | 1300 | 1300 | 1300分之1400 | 1500 | 1500 | ||||||||||
| 空白的行程 保持幻灯片 | 毫米 | 500 | 1000 | 1200 | 1200 | 1200分之1400 | 1200 | 1200 | ||||||||||
| 靠垫/顶出行程 | 毫米 | 350 | 300 | 300 | 350 | 三百五分之六百五十零 | 400 | 400 | ||||||||||
| 绘图sliden区 | L-R | 毫米 | 1200 | 1600 | 2200 | 2500 | 2700 | 3800 | 2800 | |||||||||
| ˚F-B | 毫米 | 1400 | 1000 | 1700 | 1500 | 1600 | 1900 | 1600 | ||||||||||
| 板支架滑区 | L-R | 毫米 | 450 | 2600 | 3200 | 3200 | 2400分之2500 | 4500 | 3500 | |||||||||
| ˚F-B | 毫米 | 1800 | 2400 | 2200 | 2200 | 2500 | 2200 | |||||||||||
| 垫区域 | L-R | 毫米 | 2150 | 2000 | | 1500/2500 | 3600 | 2365 | ||||||||||
| ˚F-B | 毫米 | 1250 | 1500 | 1420 | 1500分之1500 | 1850 | 1450 | |||||||||||
| 工作台面积 | L-R | 毫米 | 1200 | 2600 | 3200 | 3200 | 4000分之2500 | 4500 | 3500 | |||||||||
| ˚F-B | 毫米 | 1400 | 1800 | 2400 | 2200 | 2200 | 2500 | 2200 | ||||||||||
| 绘图幻灯片的日光 | 毫米 | 1500 | 1800 | 1800 | 2200 | 2000分之2300 | 2100 | 2200 | ||||||||||
| 板支架滑的日光 | 毫米 | 1700 | 1800 | 2200 | 2000分之2300 | 1800 | 1900 | |||||||||||
| 拉丝滑动速度 | 降落 | 毫米/秒 | 150 | > 250 | 250 | > 270 | 200/300 | 350 | 350 | |||||||||
| 紧迫 | 毫米/秒 | 10 | 12-30 | 12-25 | 10-30 | 11-20 / 12-30 | 20-40 | 15-33 | ||||||||||
| 返回 | 毫米/秒 | 90 | 200 | 120 | 250 | 250分之110 | 330 | 330 | ||||||||||
| 拉丝滑动速度 | 降落 | 毫米/秒 | 50 | > 250 | 250 | > 270 | 300 | 350 | 350 | |||||||||
| 紧迫 | 毫米/秒 | 22 | 12-40 | 16-40 | 15-40 | 15-32 | 40 | 37 | ||||||||||
| 返回 | 毫米/秒 | 35 | 200 | 150 | 250 | 250 | 330 | 330 | ||||||||||
| 外形尺寸 | L-R | 毫米 | 4070 | 5400 | 5800 | 6200 | 6500分之6800 | 6400 | ||||||||||
| ˚F-B | 毫米 | 1648 | 3600 | 3800 | 4000 | 5100分之4860 | 3500 | |||||||||||
| 高度 | 毫米 | 地上5300 地下2100 | 9300 | 7365 | 10375 | 8200分之6910 | 地上8813地下4200 | 地上9100 地下4400 | ||||||||||
| 电机总功率 | KW | 48 | 110 | 133.7 | 155 | 180分之108 | 320 | 330 | ||||||||||
| 备注 | 拉伸滑块切割 | 拉伸滑块切割 | 拉伸滑块切割 | |||||||||||||||
售后服务：
1.卖方已通过ISO9001质量体系认证，1997年以来，始终严格执行该品质
管理系统在我们公司和我们的产品。
前出厂价，所有产品都经过严格测试，均符合技术协议一致性和
标准。
2.保修是因为B / L，或重型机械的最后验收日期的日期一年。更长的保修期
可以通过用户购买。
3.调试：对于重型机械，卖家发送技师（电气液压和机械）
指导安装，设备后从7天测试和培训的操作员到45天
到达用户的工厂。但来回机票，当地住宿和津贴
（USD100 /人·天）在用户所在的国家将会由买方负担。以上收费不要
包含在报价。该条款将在合同中显示。
3.对于中小标准机械，它是根据操作手册，操作方便。用户
首先建议要仔细阅读使用说明书，然后启动机器。任何不清楚的问题，请随时
自由与卖家联系。
如果用户在使用时的工厂提供技术服务的坚持，请参考2号条款后，如售卖
服务。
4.卖方的所有产品均可以通过工厂交货数量进行跟踪。备件可以提供与前者相同，
这是为客户的特殊设计要求有帮助。
5.消耗部件可免费提供给顾客的从乙/ L日期一年内保修被供给，并且
长期的技术咨询服务。
6.常见故障可以通过电子邮件，电话和长途视频诊断来解决。用户必须提供充分
故障描述，清晰的照片和视频，如果可能的话。
一旦出现严重质量问题一年内到期的，因为出现了卖方的制造原因
乙/ L日期或重型机械的最后验收日期。卖方将派出自己的技术人员进行修复。
7.保修一年后，卖方将免费提供技术咨询和零配件及技术人员
以最低成本的服务。
