断头台剪板机(QC11Y-12X3200)

数量:
  • QC11Y-12X3200

  • TSD

  • QC11Y-12X3200

  • 垂直

  • TSD

  • 按集装箱

  • QC11Y-12X3200

  • 中国

  • 8462399000

液压剪板机
模型QC11Y-12X3200

特征:
-ASTM283MGR.D钢可用于应力消除的全焊接结构

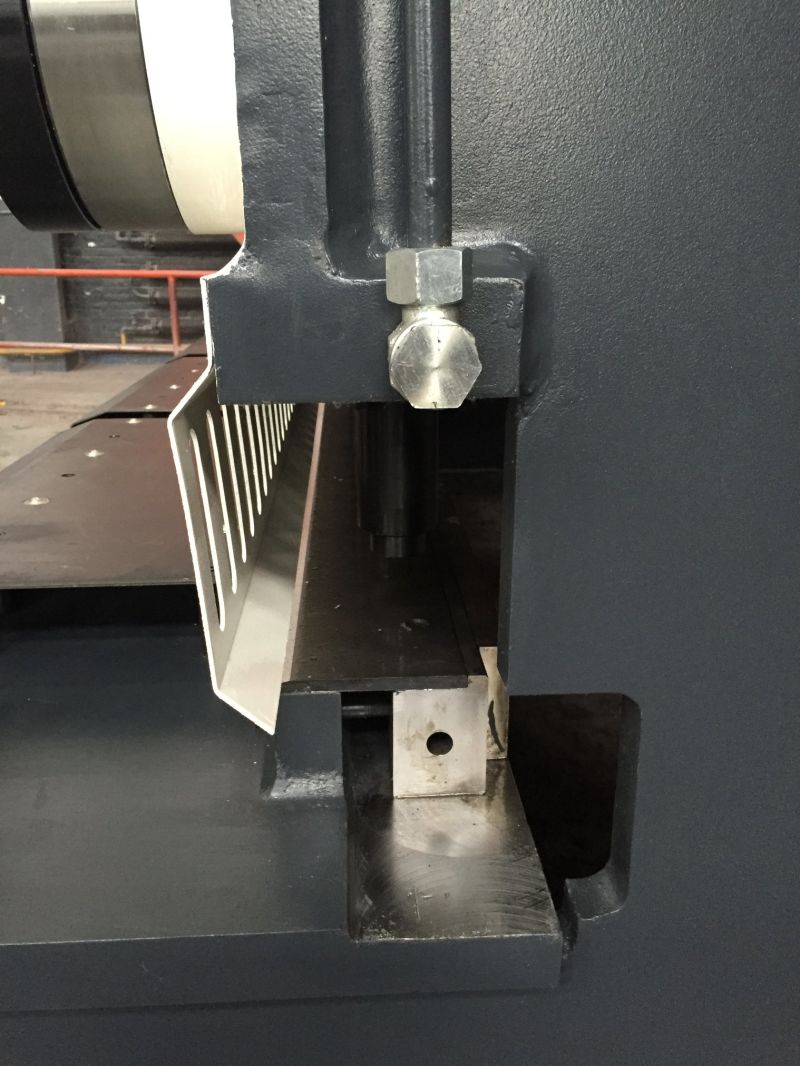

-刀架由刀体,串联的双油缸,3点滚动导轨和间隙调节装置组成
-可调的切割角度

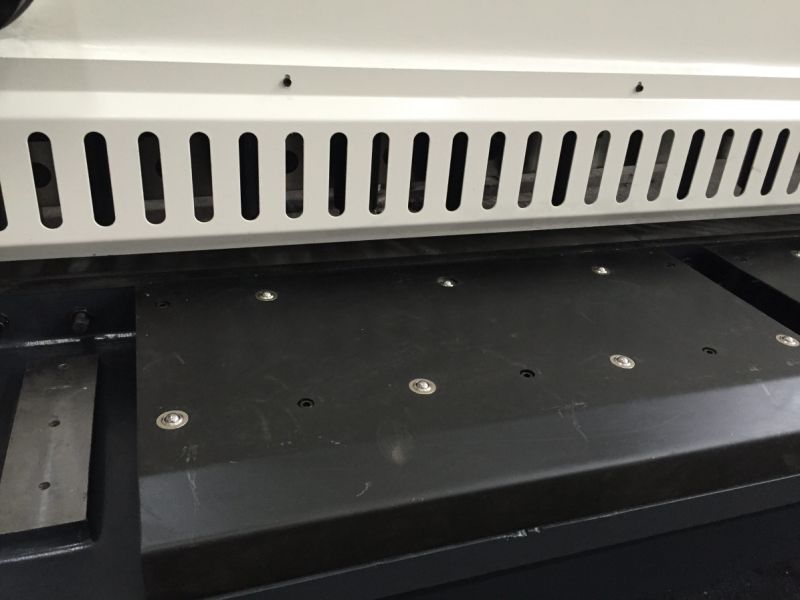

-前支架和工作台上的滚球方便进给

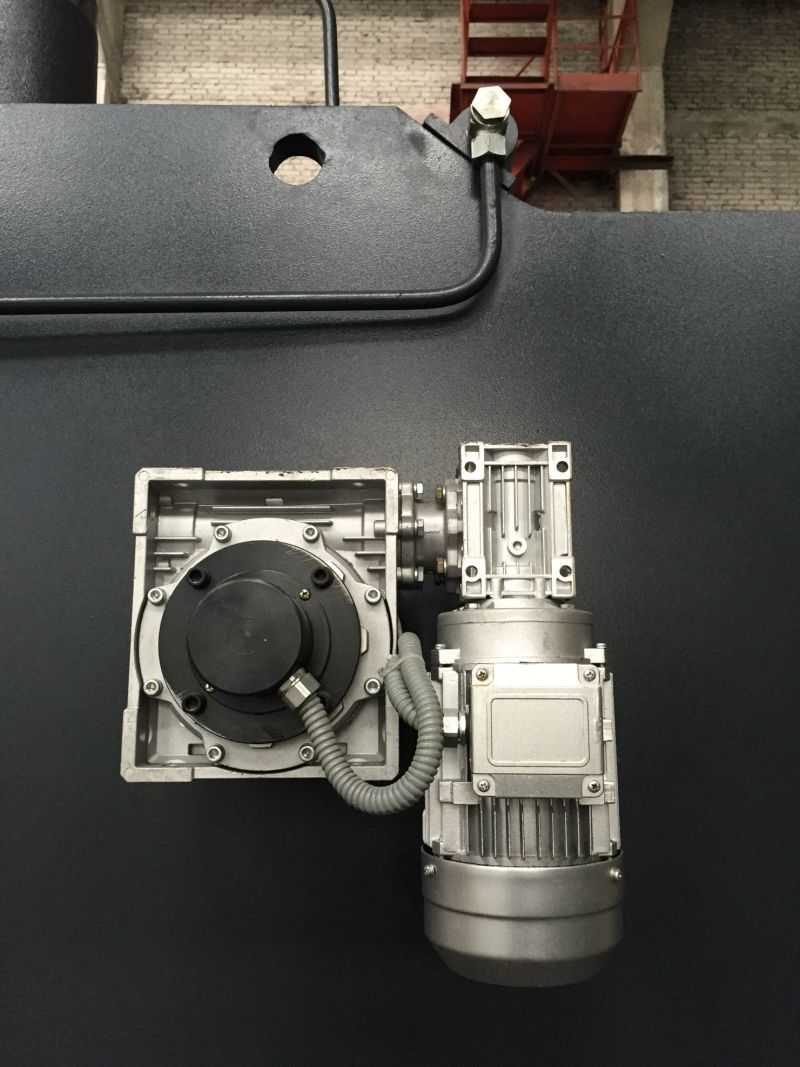

-带有显示器的电动刀片间隙调节
-通过氮气蓄能器返回
-液压夹紧
-电动后挡料
-6CrW2Si刀片
-照明对准切割装置
-液压歧管阀块
-国际标准电气元件
-电气柜风冷
-活动脚基座带紧急停止按钮

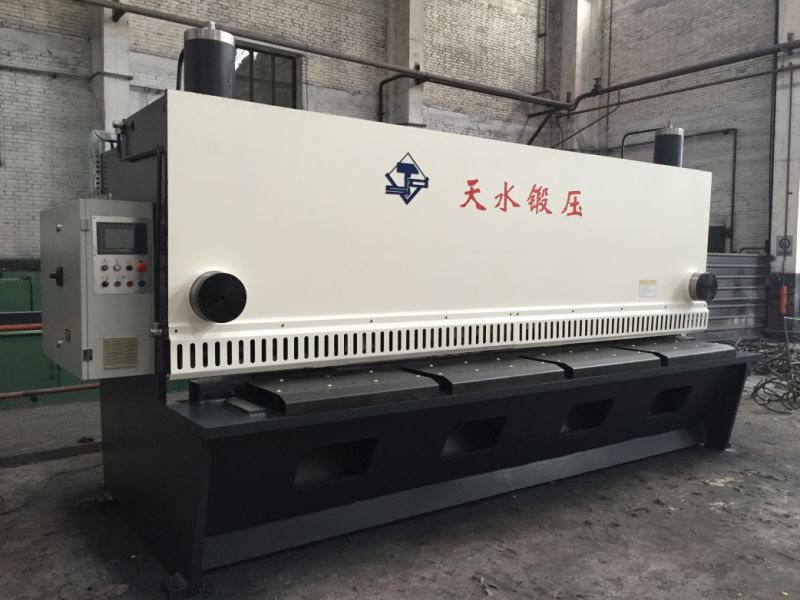

液压剪板机/剪板机/金属切割机(QC11Y-12X3200)


液压剪板机/剪板机/金属切割机(QC11Y-12X3200)

液压剪板机/剪板机/金属切割机(QC11Y-12X3200)

液压剪板机/剪板机/金属切割机(QC11Y-12X3200)
技术指标
T厚度(mm) 12
宽度(毫米) 3200
剪切角(°) 1.5
行程(n / min) ≥11
后挡料范围(mm) 800
电机功率(kw) 22
外形尺寸(长*宽*高)(mm) 3920×1815×2120
名称
类型
厚度
(毫米)
宽度
(毫米)
剪切角
(°)
中风
(n /分钟)
后规
范围(毫米)
电机功率
(千瓦)
整体昏暗
(长*宽*高)(mm)
QC11Y-6×4000 6 4000 0.5-2 ≥8 600 11 4815×2345×2490
QC11Y-8×4000 8 4000 0.5-2 ≥7 800 15 4868×2387×2380
QC11Y-8×5000 8 5000 0.5-2 ≥6 800 22 5800×2500×2300
QC11Y-8×6000 8 6000 0.5-2 ≥5 800 22 6700×2560×2300
QC11Y-10×6000 10 6000 0.5-2 ≥6 800 37 7342×3625×3797
QC11Y-10×8000 10 8000 0.5-2 ≥5 800 37 8935×2710×3670
QC11Y-10×12000 10 12000 0.5-2 ≥4 800 45 13115×6740×5580
QC11Y-12×4000 12 4000 0.5-2.5 ≥7 800 22 5044×2342×2622
QC11Y-12×5000 12 5000 0.5-2.5 ≥6 800 22 5655×3570×2841
QC11Y-12×7200 12 7200 0.5-2.5 ≥6 800 45 8000×3910×3750
QC11Y-13×6000 13 6000 0.5-2.5 ≥7 1000 37 7035×2740×3825
QC11Y-13×8000 13 8000 0.5-2.5 ≥6 1000 55 8950×2710×3060
QC11Y-13×9000 13 9000 0.5-2.5 ≥5 1000 55 11450×7310×3760
QC11Y-14×12000 14 12000 0.5-2 ≥4 1000 2×45 13275×5470×6610
QC11Y-16×4000 16 4000 0.5-2.5 ≥7 800 22 4905×3142×2580
QC11Y-16×5000 16 5000 0.5-2.5 ≥8 1000 45 5928×3845×2848
QC11Y-16×6000 16 6000 0.5-2.5 ≥8 1000 45 6952×2540×2820
QC11Y-16×7000 16 7000 0.5-2.5 ≥8 1000 45 8050×2770×3535
QC11Y-16×8000 16 8000 0.5-2.5 ≥4 1000 45 9378×3545×4882
QC11Y-16×9000 16 9000 0.5-2.5 ≥4 1000 55 11110×7860×4982
QC11Y-16×10000 16 10000 0.5-2.5 ≥4 1000 55 11870×7728×5322
QC11Y-16×12000 16 12000 0.5-2.5 ≥4 1000 2×45 13943×4170×6800
QC11Y-20×4000 20 4000 1-3 ≥5 1000 45 5160×3250×3050
QC11Y-20×6200 20 6200 1-3 ≥4 1000 55 7438×2673×3875
QC11Y-20×8200 20 8200 1-3 ≥4 1000 55 9976×7680×4631
QC11Y-25×4000 25 4000 1-3 ≥4 1000 45 5250×3458×3235
QC11Y-25×6200 25 6200 1-3 ≥3 1000 55 7800×5750×3930
QC11Y-25×10000 25 10000 1-3 ≥3 1000 2×45 12050×4250×6700
QC11Y-25×12000 25 12000 1-3 ≥2 1000 2×55 14050×4750×6900
QC11Y-32×4000 32 4000 1.5-3.5 ≥4 1000 2×45 5250×2646×3412
QC11Y-35×4000 35 4000 1.5-3.5 ≥5 1000 2×55 10336×3900×4092

标准配置:
-中国名牌'主要电气元件
-发动机: 西安SIMOH Ttp://www.simo.com.cn
-液压系统:中国北京华德
-密封圈主缸:日本NOK
-380伏/三相/ 50Hz


选件
-全长刀片
-Cr12MoV / H13K材料刀片,用于不锈钢切割
-气动后支架
-延伸侧臂


填料: 在工作表面上涂防锈油,并在整个机器上涂有塑料膜层。包装在容器中

售后服务:
1.自1997年以来,卖方已通过ISO9001质量体系认证,并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试,并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试:对于重型机械,卖方派遣技术人员(电动液压和机械)
指导机器安装后7天到45天的安装,测试和培训操作员
到达用户工厂。但是往返机票,当地住宿和津贴
用户所在国家/地区(USD100 /人·天)的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械,易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册,然后启动机器。任何不清楚的问题,请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务,请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同,
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户,并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件,电话和远程视频诊断解决。用户必须提供完整的
故障描述,如果可能,清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后,卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。


液压剪板机/剪板机/金属切割机(QC11Y-12X3200)
