级联式冲压制动器（2-WE67K-300/3200） - 购买多边形钢管聚折弯机，圆锥轮路灯钢杆按B，八角路灯钢杆折弯机产品在天水锻压机床（集团）有限责任公司（ TSD）

数控折弯机

型号2-WE67K-300 / 3200

特征：
-通过ANSYS设计并通过仿真模型进行优化-ASTM283M Gr.D钢可用于全焊接
-桌子，立柱和滑枕设计为完全刚性，以确保满载工作
-分离式德国电动液压比例阀具有高稳定性，可实现左右油缸同步。
-高精度全闭环控制
-柱塞与油缸之间的高级滚珠接触连接确保活塞在垂直方向移动
加工锥形工件
-桌上的机械楔形凸面达到精密补偿。
-通过V轴自动调整的凸度值可提高工件的精度。
-大喉咙-锋利的顶部工具
-手动可调底部工具
-动力钢丝绳侧面进给
-电动前进和后进

串联式折弯机的专利：
-立柱的连接结构（中国国家专利ZL 2009 2 0222143.1）
-先进的撞锤主导向系统（中国国家专利ZL2009 1 0261552.7）
-压制后底部工具中的工件顶起机构（中国国家专利2011 2 05608636）

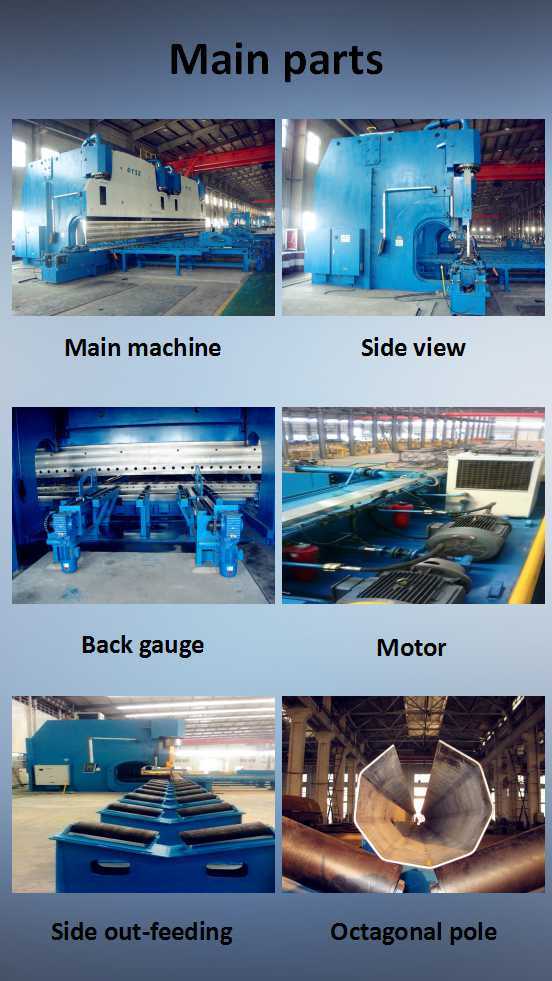

数控液压折弯机/双弯机（2-WE67K-300 / 3200）

技术数据：
技术规格

公称压力	2×3000kN
桌长	2×3200毫米
立柱之间的距离	2680毫米
喉	400毫米
冲撞行程	250毫米
最高打开高度	520毫米
速度：	接近100mm / s 工作8mm / s 返回100mm / s
主电机功率	2×22千瓦
整体暗淡（长宽高）：	7000×2260×3400
重量	41000公斤

行车日期（2-WE67K-300t-2000t）

类型名称		2-WE67K-300 / 3200 300/4000 300/5000 300/6000	2-WE67K-400 / 4000 400/5000 400/6000 400/7000	2-WE67K-500 / 4000 500/5000 500/6000 500/7000	2-WE67K-650 / 5000 650/6000 650/7000 650/8000	2-WE67K-800 / 6000 800/7000 800/8000 800/10000	2-WE67K-1000 / 6000 1000/7000 1000/8000 1000/10000	2-WE67K-1200 / 6000 1200/7000 1200/8000 1200/10000	2-WE67K-1600 / 6000 1600/7000 1600/8000 1600/10000	2-WE67K-2000 / 8000 2000/10000
公称压力（kN）		2×3000	2×4000	2×5000	2×6500	2×8000	2×10000	2×12000	2×16000	2×20000
工作台长度（mm）		2×3200 2×4000 2×5000 2×6000	2×4000 2×5000 2×6000 2×7000	2×4000 2×5000 2×6000 2×7000	2×5000 2×6000 2×7000 2×8000	2×6000 2×7000 2×8000 2×10000	2×6000 2×7000 2×8000 2×10000	2×6000 2×7000 2×8000 2×10000	2×7000 2×8000 2×10000 2×12000	2×8000 2×10000
工作台宽度（mm）		300	400	400	400	550	550	600	600	800
立柱间距离（mm）		2680 3380 4000 4800	3200 4000 4800 5100	3200 4000 4800 5100	4000 4800 5100 6100	4800 5100 6100 7800	4800 5100 6100 7800	4800 5100 6100 7800	4800 5100 6100 8000	6100 8000
喉深（mm）		400	400	1100	1100	1200	1600	1600	1600	1600
冲头行程（mm）		250	320	350	320	400	400	400	400	400
开孔高度（mm）		520	630	1000	1000	1210	1340	1340	1340	1340
冲头速度（mm / s）	接近	100	60	60	60	80	70	60	60	60
	工作中	8	7	7	7	8	8	6	6	6
	归来	100	55	55	55	80	80	60	50	50
主电机功率（kW）		2×22	2×30	2×37	2×55	2×55	2×37	2×45	2×55	2×55
外形尺寸（mm）	长度	2×3500 2×4500 2×5500 2×6500	2×4400 2×5400 2×6400 2×7400	2×4500 2×5500 2×6500 2×7500	2×5500 2×6500 2×7500 2×8500	2×6500 2×7500 2×8500 2×10500	2×6500 2×7500 2×8500 2×10500	2×6500 2×7500 2×8500 2×10500	2×7500 2×8500 2×10500 2×12500	2×8500 2×10450
	宽度	2260	2360	2600	2930	3800	4500	4600	5700	6200
	高	3400	3780	4400	4500	5600	5700	5900	6400	6600
重量（公斤）		41000 46000 53000 62000	57000 65000 75000 83000	96000 106000 116000 128000	131000 143000 155000 167000	190000 200000 210000 230000	250000 262000 275000 300000	268000 285000 300000 300000	375000 390000 405000 435000	490000 530000

标准配置：
-CNC系统DA52 up，Delem，荷兰/ DNC880S，瑞士Cybelec / ESA S530，意大利
-电动液压比例同步阀组：德国Hoerbiger / Bosch
-主要电气部件：施耐德
-光学尺：意大利吉维
-油泵：日本那智
-主油缸密封圈：NOK，日本
-电气柜风冷

选项：
-喉深
-CNC前后进给受轴控制
-易于循环的侧面出料机构
-压下后底部工具中的工件顶升机构
-压杆的激光打标
-油冷却器/加热器

生产工艺流程
到仓库的钢板→理化检验→钢板球喷砂（防尘）加工→通过数控火焰切割机切割→对每个焊接接合面进行切割和加工→复合焊接→空气保护焊接→电炉的应力消除→处理通过重型落地式镗铣床，重型龙门铣床→制造。

填料：在工作表面上涂防锈油，并在整个机器上涂有塑料膜层。包装在容器中和散装。

售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同，
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供完整的
故障描述，如果可能，清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
