| 数量： | |
|---|---|
GDJQR-100
100公斤
100公斤
800毫米/秒
800毫米/秒
800毫米/秒
180毫米/秒
90毫米/秒
±0.1毫米
±0.1毫米
±0.1毫米
TSD
按集装箱
GDJQR-100
中国
8479501000

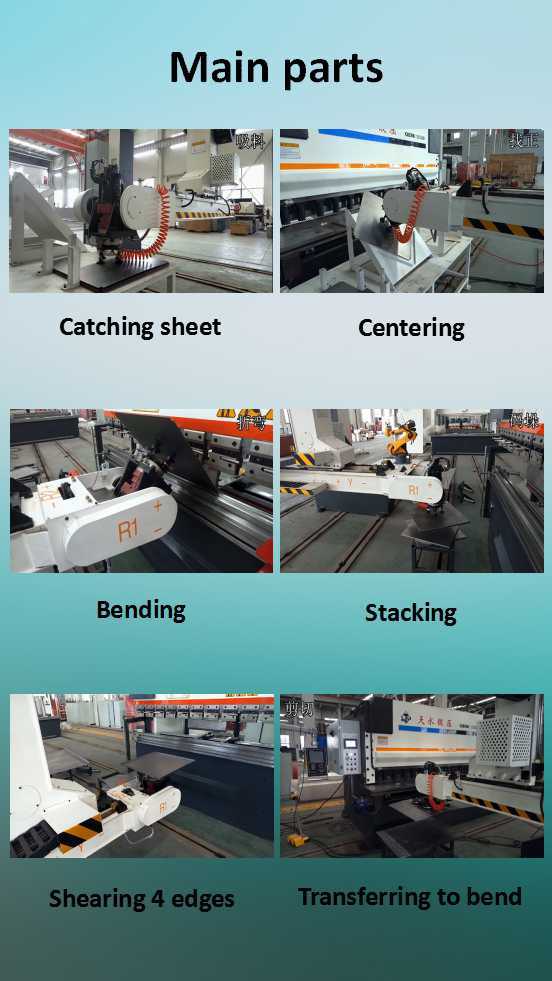

GDJQR钣金机器人
特征
5个轴的矩形坐标结构，5个轴的分离或关联作用
高度自动化
具有高稳定性和可靠性的闭环控制系统
使用不同的夹具，可以加工复杂的工件
高刚性，大行程，高精度
高工作效率，可24小时连续工作
技术指标
| 额定载重量 | 公斤 | 100 |
| 轴速度 | 毫米/秒 | 800 |
Y轴速度 | 毫米/秒 | 800 |
| Z轴速度 | 毫米/秒 | 800 |
R1轴速度 | 毫米/秒 | 180 |
R2轴速度 | 毫米/秒 | 90 |
X轴定位精度 | 毫米 | ±0.1 |
Y轴定位精度 | 毫米 | ±0.1 |
Z轴定位精度 | 毫米 | ±0.1 |
R1轴定位精度 | ° | ±0.1 |
R2轴定位精度 | ° | ±0.1 |
总功率 | 千瓦 | 189 |
| 整体暗淡（长×宽×高） | 毫米 | 8200×3700×4250 |
| 重量 | 公斤 | 3900 |
技术数据（GDJQR-30〜100）
| 模型 名称 | GDJQR-30 | GDJQR-50 | GDJQR-80 | GDJQR-100 | |
| 额定载重量 | 公斤 | 30 | 50 | 80 | 100 |
| 轴速度 | 毫米/秒 | 1200 | 1000 | 800 | 800 |
Y轴速度 | 毫米/秒 | 1200 | 1000 | 800 | 800 |
| Z轴速度 | 毫米/秒 | 1200 | 1000 | 800 | 800 |
R1轴速度 | 毫米/秒 | 365 | 365 | 180 | 180 |
R2轴速度 | 毫米/秒 | 185 | 185 | 90 | 90 |
X轴定位精度 | 毫米 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
Y轴定位精度 | 毫米 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
Z轴定位精度 | 毫米 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
R1轴定位精度 | ° | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
R2轴定位精度 | ° | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
总功率 | 千瓦 | 7.5 | 12 | 15 | 18 |
| 整体暗淡（长×宽×高） | 毫米 | 7100×3200×3950 | 7400×3650×4250 | 8200×3700×4250 | 8200×3700×4250 |
| 重量 | 公斤 | 2600 | 3100 | 3600 | 3900 |
售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同，
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供完整的
故障描述，如果可能，清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
