CNC Fms剪板机生产线(ZS-QD11K-20×12000)

数量:
  • ZS-QD11K-20×12000

  • 垂直

  • TSD

  • 按集装箱

  • ZS-QD11K-20x12000

  • 中国

  • 8462399000

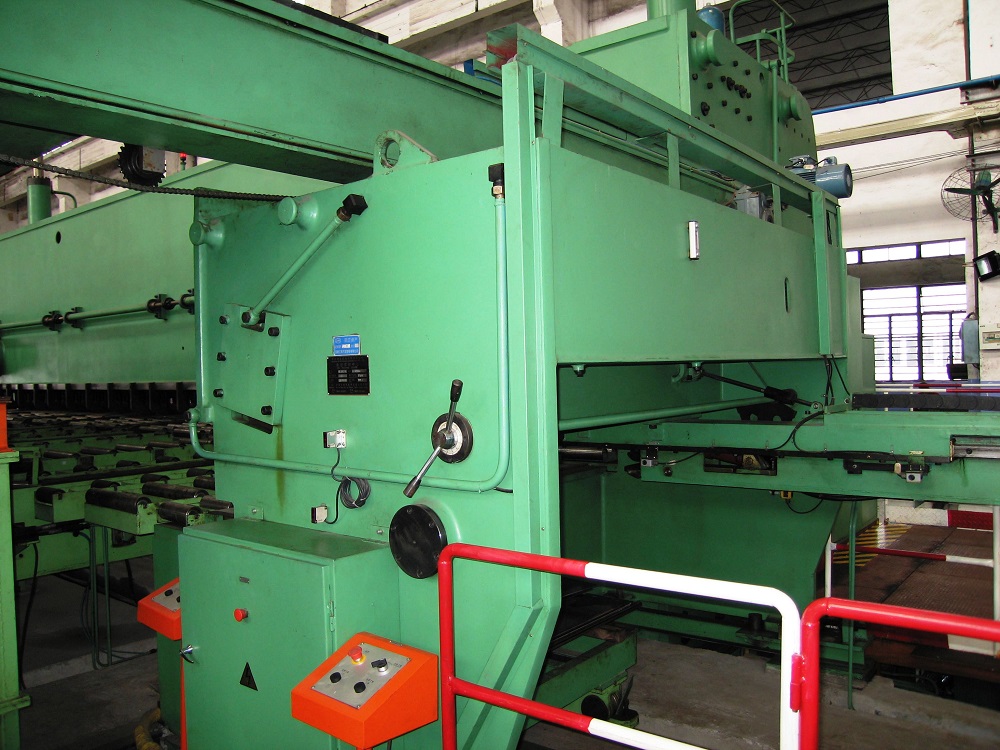

CNC Fms剪板机生产线

ZS-QD11K-20×12000



主要零件及性能:

1.纸张准备架
-由电动机,变频器和CNC系统驱动

2.电磁卡盘加载机构
-通过电磁卡盘自动进给
3.前送纸系统
-带有由伺服电机,滚珠丝杠,线性导轨和CNC系统驱动的液压钳,以确保精确定位
-三个单元的夹具(X1,X2,X3)可以满足2000-12000mm长的板材要求。每个钳位器是单独控制的。
-可以进行倾斜切割
-浮动夹具,避免板外倾角偏离
-设置侧面止动柱以纵向放置板
4.板端翻转机制
-通过板端翻转机构的板修边剪,以确保最大印版利用率
-周转长度2000 --- 12000mm,宽度小于500mm
5.主剪机
-液压剪板机
-三点滚动导轨夹紧支架结构
-Cr12MoV刀片
6.背部支持者
-接收板切碎
-落料
-营业额
7.后排卸料车
8.集成液压阀块
9.电气系统
-具有实时运行监视,自动故障报警和在线诊断功能的总线控制技术

剪板机用于剪切长度为12m的卡车底梁板

机器主要组成,结构,功能及技术数据

名称数据注意

工作台尺寸最大板尺寸12000mmX2500mmX20mm
辅助板材准备推车重量15000公斤

驱动与控制减速电机驱动,变频器控制
电磁卡盘装载机最大容量重量3768公斤
电磁吸盘30个,吸力2KN /个
驱动与控制减速电机驱动,变频器控制,齿轮齿条传动

升降驱动,控制减速电机驱动,变频器控制,链条传动
前进料系统夹紧模型液压夹紧:3个单元可以平行送料板实现斜边送料
进料驱动,控制伺服电机和行星减速器驱动,全闭环控制三夹独立控制
传动,导向高精度小齿轮和齿条传动,滚珠丝杠和直线导轨
进料最小余量120毫米
板端翻转机制驱动类型气缸驱动,小齿轮传动压力16MPa
翻板尺寸长:2000-12000mm,宽:≤500mm,
主剪机最大切割厚度20σb≤450兆帕
16毫米Q345
最大裁切宽度12000毫米
最大切削力1300KN
剪切天使0.5°〜2.5°自动调整
行程4〜10次/分钟全行程
工作台高度700毫米
主马达55KWX2
主泵125毫升/ RX2
液压系统工作压力23兆帕
油箱容量6000L
背板支撑装置升降,营业额驱动模型气缸驱动,压力16Mpa
最大支撑板尺寸12000毫米X1000X20毫米
后排卸小车最大产品尺寸12000毫米X650X20毫米
容量重量12000公斤
前后驱动,控制减速电机驱动,变频器控制
包括废料,产品和卸货
液压系统
带一套主液压系统,一套辅助液压系统,独立工作
电子系统
与运行米监控,系统故障自动报警,系统在线诊断功能


机器供应清单

没有名称规格数量注意
1主剪机20×12000一套
2辅助板材准备推车
一套
3电磁卡盘装载机
一套
4前进料系统
一套
5板端翻转机制
一套
6背板支撑装置
一套
7后排卸小车
一套
8液压系统
一套辅助液压系统ng mai
9电气和数控系统
一套
10控制柜
一套
11操作面板
一个t
12安全防护
一套包括安全门,梯子和标志等
13机器维修工具
一套
14机器包装和运输
/卖方
15机器组装与测试
/卖方
16训练

终身技术服务。
17机器手册



机器主要零件品牌和原装

没有名称品牌和原创
1水泵福伊特
2主要液压件北京华德,力士乐合资公司。
3密封环日本NOK
6主要电气零件施耐德
7可编程逻辑控制器西门子
8伺服马达日本安川
9滚珠丝杠台湾HIWIN
10直线导轨台湾HIWIN
11小齿轮和齿条台湾YYC
12减速器中国Redsun
13电磁吸盘中国
14行星齿轮台湾法斯顿



主要配置:
主要电气部件-施耐德
变频器,伺服电机-日本安川
CNC系统-西门子
行程开关-欧姆龙
油泵-日本那智
液压阀-北京华德
滚珠丝杠-Hiwin,台湾

污水供应-380伏/三相/ 50Hz

选件
-侧剪

填料: 在工作表面上涂防锈油,并在整个机器上涂有塑料膜层。包装在容器和铁盒中


售后服务:
1.自1997年以来,卖方已通过ISO9001质量体系认证,并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试,并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试:对于重型机械,卖方派遣技术人员(电动液压和机械)
指导机器安装后7天到45天的安装,测试和培训操作员
到达用户工厂。但是往返机票,当地住宿和津贴
用户所在国家/地区(USD100 /人·天)的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械,易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册,然后启动机器。任何不清楚的问题,请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务,请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同,
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户,并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件,电话和远程视频诊断解决。用户必须提供完整的
故障描述,如果可能,清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后,卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
