| 数量： | |
|---|---|
QC12Y-20 * 3200
TSD
QC12Y-20 * 3200
2.5度
20-1000毫米
30千瓦
TSD
按集装箱
QC12Y-20 * 3200
中国
8462399000

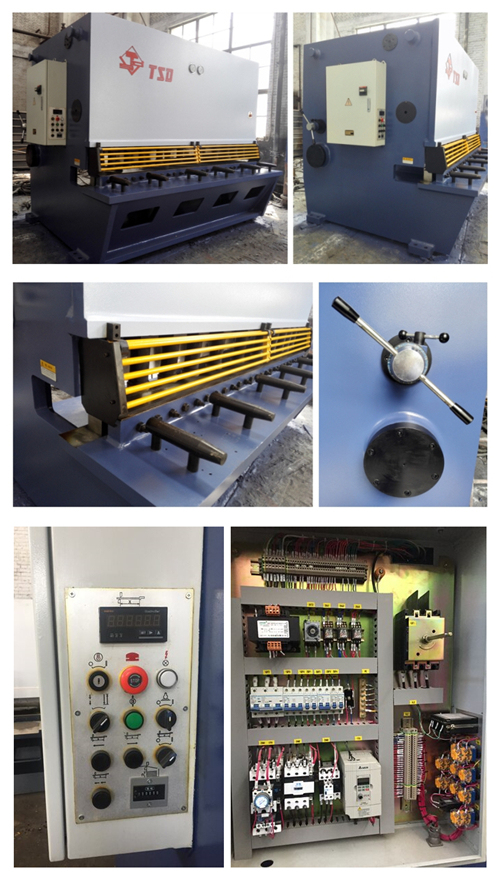

液压摆式剪板机
型号QC12Y-20×3200
特征：
-ASTM283M Gr.D钢可用于全焊接结构
-氮气气瓶返回的刀束
-微动，单次和连续动作
-压紧力随切削力增加
-切割对准灯和钢丝
-集成阀块
-手动间隙调节机构
-带球的工作台，方便地送入板
-6CrW2Si刀片
-带有手动修整功能的计数器显示后规行程
可调式侧塞
-电气柜风冷
技术指标
| 最高切割厚度 | 20毫米 |
| 最高切割长度 | 3200毫米 |
| 剪切角 | 2.5° |
| 行程 | ≥5n/分钟 |
| 后规行程 | 20-1000毫米 |
| 主电机功率 | 30千瓦 |
| 整体暗淡（长*宽*高） | 4100×2350×2730毫米 |
| 重量 | 23000公斤 |
| 名称 类型 | 剪切角 （°） | 中风 （n /分钟） | 喉 深度 （毫米） | 喉 高度 （毫米） | 安装 暗淡 （毫米） | 后规 昂热 （毫米） | 电机功率 （千瓦） | 总体 暗（mm） | 重量 （公斤） |
| QC12Y-6×2500 | 1°30′ | ≥22 | 300 | 810 | 2950×1100 | 10-600 | 11 | 3150×1550×1655 | 5900 |
| QC12Y-6×3200 | 1°30′ | ≥18 | 300 | 810 | 3650×1200 | 10-700 | 11 | 3850×1600×1755 | 7280 |
| QC12Y-6×4000 | 1°30′ | ≥15 | 300 | 810 | 4450×1300 | 10-800 | 11 | 4650×1700×1850 | 9000 |
| QC12Y-6×5000 | 1°30′ | ≥10 | / | 910 | 5470×1400 | 10-800 | 11 | 5770×2380×2250 | 15500 |
| QC12Y-7×6000 | 1°30′ | ≥7 | / | 910 | 6550×1800 | 10-800 | 15 | 6810×2350×2250 | 23000 |
| QC12Y-8×2550 | 1°30′ | ≥11 | 300 | 800 | 2930×1250 | 10-700 | 15 | 3112×1800×1850 | 7200 |
| QC12Y-8×3050 | 1°30′ | ≥10 | 300 | 800 | 3405×1250 | 10-700 | 15 | 3857×1800×1850 | 8000 |
| QC12Y-8×4000 | 1°30′ | ≥8 | 300 | 800 | 4430×1250 | 10-700 | 15 | 4612×1800×1850 | 10250 |
| QC12Y-8×5000 | 1°30′ | ≥7 | / | 800 | 5450×1400 | 20-800 | 15 | 5790×2530×2250 | 20000 |
| QC12Y-8×6000 | 1°30′ | ≥7 | 100 | 800 | 6560×1800 | 20-700 | 15 | 6810×2530×2250 | 23000 |
| QC12Y-10×2550 | 1°30′ | ≥12 | 300 | 800 | 2965×1360 | 20-800 | 18.5 | 3112×1800×1850 | 8000 |
| QC12Y-10×3050 | 1°30′ | ≥11 | 300 | 800 | 3440×1360 | 20-800 | 18.5 | 3587×1800×1850 | 8600 |
| QC12Y-10×4000 | 1°30′ | ≥9 | 300 | 800 | 4510×1600 | 20-800 | 18.5 | 4612×1800×1850 | 10400 |
| QC12Y-12×2500 | 1°30′ | ≥9 | 300 | 800 | 3030×1300 | 10-800 | 18.5 | 3290×2215×2120 | 10000 |
| QC12Y-12×3200 | 1°30′ | ≥8 | 300 | 800 | 3730×1300 | 10-800 | 18.5 | 3990×2215×2120 | 11800 |
| QC12Y-12×4000 | 1°30′ | ≥7 | 300 | 860 | 4550×1550 | 10-800 | 18.5 | 4830×2390×2200 | 14230 |
| QC12Y-16×2500 | 2°30′ | ≥8 | 300 | 800 | 3060×1560 | 10-800 | 22 | 3406×2350×2180 | 12700 |
| QC12Y-16×3200 | 2°30′ | ≥8 | 300 | 900 | 3760×1680 | 10-800 | 22 | 4105×2325×2220 | 15000 |
| QC12Y-16×4000 | 2°30′ | ≥7 | 300 | 900 | 4560×1780 | 10-800 | 22 | 4905×2385×2250 | 17150 |
| QC12Y-20×2500 | 2°30′ | ≥6 | 300 | 880 | 3010×1650 | 20-1000 | 30 | 3400×2350×2700 | 19350 |
| QC12Y-20×3200 | 2°30′ | ≥5 | 300 | 880 | 3710×1650 | 20-1000 | 30 | 4100×2350×2730 | 22000 |
| QC12Y-20×4000 | 2°30′ | ≥5 | 300 | 880 | 4510×1650 | 20-1000 | 30 | 4900×2350×2760 | 25000 |
| QC12Y-25×2500 | 3° | ≥5 | 300 | 880 | 3116×1670 | 40-1000 | 30 | 3480×2410×2755 | 23500 |
| QC12Y-25×3200 | 3° | ≥5 | 300 | 880 | 3816×1670 | 40-1000 | 30 | 4180×2410×2690 | 27000 |
| QC12Y-25×4000 | 3° | ≥5 | 300 | 880 | 4610×1670 | 40-1000 | 37 | 4985×2410×2690 | 30550 |
| QC12Y-32×2500 | 3°30′ | ≥4 | / | 1025 | 3340×1700 | 40-1000 | 55 | 3697×3450×3000 | 32800 |
| QC12Y-32×3200 | 3°30′ | ≥4 | / | 1000 | 4040×1700 | 50-1000 | 55 | 4397×3450×3000 | 40000 |
| QC12Y-32×4000 | 3°30′ | ≥4 | / | 1025 | 4840×1700 | 60-1000 | 55 | 5230×3450×3000 | 43000 |
| QC12Y-40×2500 | 3°30′ | ≥3 | / | 1100 | 3610×2240 | 40-1000 | 75 | 4000×3770×3600 | 43000 |
标准配置：
-中国著名品牌的主要电气元件
-电机：西安SIMO，http：//www.simo.com.cn
-液压系统：中国北京华德-主缸密封圈：日本NOK-380伏/三相/ 50Hz
选件
-全长刀片
-Cr12MoV / H13K不锈钢材料切割刀片
-气动后背
-延伸侧臂
填料： 在工作表面上涂防锈油，并在整个机器上涂有塑料膜层。包装在容器中
售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同，
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供完整的
故障描述，如果可能，清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
液压摆式剪板机
型号QC12Y-20×3200
特征：
-ASTM283M Gr.D钢可用于全焊接结构
-氮气气瓶返回的刀束
-微动，单次和连续动作
-压紧力随切削力增加
-切割对准灯和钢丝
-集成阀块
-手动间隙调节机构
-带球的工作台，方便地送入板
-6CrW2Si刀片
-带有手动修整功能的计数器显示后规行程
可调式侧塞
-电气柜风冷
技术指标
| 最高切割厚度 | 20毫米 |
| 最高切割长度 | 3200毫米 |
| 剪切角 | 2.5° |
| 行程 | ≥5n/分钟 |
| 后规行程 | 20-1000毫米 |
| 主电机功率 | 30千瓦 |
| 整体暗淡（长*宽*高） | 4100×2350×2730毫米 |
| 重量 | 23000公斤 |
| 名称 类型 | 剪切角 （°） | 中风 （n /分钟） | 喉 深度 （毫米） | 喉 高度 （毫米） | 安装 暗淡 （毫米） | 后规 昂热 （毫米） | 电机功率 （千瓦） | 总体 暗（mm） | 重量 （公斤） |
| QC12Y-6×2500 | 1°30′ | ≥22 | 300 | 810 | 2950×1100 | 10-600 | 11 | 3150×1550×1655 | 5900 |
| QC12Y-6×3200 | 1°30′ | ≥18 | 300 | 810 | 3650×1200 | 10-700 | 11 | 3850×1600×1755 | 7280 |
| QC12Y-6×4000 | 1°30′ | ≥15 | 300 | 810 | 4450×1300 | 10-800 | 11 | 4650×1700×1850 | 9000 |
| QC12Y-6×5000 | 1°30′ | ≥10 | / | 910 | 5470×1400 | 10-800 | 11 | 5770×2380×2250 | 15500 |
| QC12Y-7×6000 | 1°30′ | ≥7 | / | 910 | 6550×1800 | 10-800 | 15 | 6810×2350×2250 | 23000 |
| QC12Y-8×2550 | 1°30′ | ≥11 | 300 | 800 | 2930×1250 | 10-700 | 15 | 3112×1800×1850 | 7200 |
| QC12Y-8×3050 | 1°30′ | ≥10 | 300 | 800 | 3405×1250 | 10-700 | 15 | 3857×1800×1850 | 8000 |
| QC12Y-8×4000 | 1°30′ | ≥8 | 300 | 800 | 4430×1250 | 10-700 | 15 | 4612×1800×1850 | 10250 |
| QC12Y-8×5000 | 1°30′ | ≥7 | / | 800 | 5450×1400 | 20-800 | 15 | 5790×2530×2250 | 20000 |
| QC12Y-8×6000 | 1°30′ | ≥7 | 100 | 800 | 6560×1800 | 20-700 | 15 | 6810×2530×2250 | 23000 |
| QC12Y-10×2550 | 1°30′ | ≥12 | 300 | 800 | 2965×1360 | 20-800 | 18.5 | 3112×1800×1850 | 8000 |
| QC12Y-10×3050 | 1°30′ | ≥11 | 300 | 800 | 3440×1360 | 20-800 | 18.5 | 3587×1800×1850 | 8600 |
| QC12Y-10×4000 | 1°30′ | ≥9 | 300 | 800 | 4510×1600 | 20-800 | 18.5 | 4612×1800×1850 | 10400 |
| QC12Y-12×2500 | 1°30′ | ≥9 | 300 | 800 | 3030×1300 | 10-800 | 18.5 | 3290×2215×2120 | 10000 |
| QC12Y-12×3200 | 1°30′ | ≥8 | 300 | 800 | 3730×1300 | 10-800 | 18.5 | 3990×2215×2120 | 11800 |
| QC12Y-12×4000 | 1°30′ | ≥7 | 300 | 860 | 4550×1550 | 10-800 | 18.5 | 4830×2390×2200 | 14230 |
| QC12Y-16×2500 | 2°30′ | ≥8 | 300 | 800 | 3060×1560 | 10-800 | 22 | 3406×2350×2180 | 12700 |
| QC12Y-16×3200 | 2°30′ | ≥8 | 300 | 900 | 3760×1680 | 10-800 | 22 | 4105×2325×2220 | 15000 |
| QC12Y-16×4000 | 2°30′ | ≥7 | 300 | 900 | 4560×1780 | 10-800 | 22 | 4905×2385×2250 | 17150 |
| QC12Y-20×2500 | 2°30′ | ≥6 | 300 | 880 | 3010×1650 | 20-1000 | 30 | 3400×2350×2700 | 19350 |
| QC12Y-20×3200 | 2°30′ | ≥5 | 300 | 880 | 3710×1650 | 20-1000 | 30 | 4100×2350×2730 | 22000 |
| QC12Y-20×4000 | 2°30′ | ≥5 | 300 | 880 | 4510×1650 | 20-1000 | 30 | 4900×2350×2760 | 25000 |
| QC12Y-25×2500 | 3° | ≥5 | 300 | 880 | 3116×1670 | 40-1000 | 30 | 3480×2410×2755 | 23500 |
| QC12Y-25×3200 | 3° | ≥5 | 300 | 880 | 3816×1670 | 40-1000 | 30 | 4180×2410×2690 | 27000 |
| QC12Y-25×4000 | 3° | ≥5 | 300 | 880 | 4610×1670 | 40-1000 | 37 | 4985×2410×2690 | 30550 |
| QC12Y-32×2500 | 3°30′ | ≥4 | / | 1025 | 3340×1700 | 40-1000 | 55 | 3697×3450×3000 | 32800 |
| QC12Y-32×3200 | 3°30′ | ≥4 | / | 1000 | 4040×1700 | 50-1000 | 55 | 4397×3450×3000 | 40000 |
| QC12Y-32×4000 | 3°30′ | ≥4 | / | 1025 | 4840×1700 | 60-1000 | 55 | 5230×3450×3000 | 43000 |
| QC12Y-40×2500 | 3°30′ | ≥3 | / | 1100 | 3610×2240 | 40-1000 | 75 | 4000×3770×3600 | 43000 |
标准配置：
-中国著名品牌的主要电气元件
-电机：西安SIMO，http：//www.simo.com.cn
-液压系统：中国北京华德-主缸密封圈：日本NOK-380伏/三相/ 50Hz
选件
-全长刀片
-Cr12MoV / H13K不锈钢材料切割刀片
-气动后背
-延伸侧臂
填料： 在工作表面上涂防锈油，并在整个机器上涂有塑料膜层。包装在容器中
售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同，
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供完整的
故障描述，如果可能，清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
