用于金属板的小型CNC折弯机(WE67K-250 / 3200)

数量:
  • WE67K-250 / 3200

  • TSD

  • WE67K-250 / 3200

  • 电动液压比例阀

  • 床上的油缸

  • 铝合金指框

  • 最高高达9mm / S

  • TSD

  • 按带有软膜层的容器

  • WE67K-250 / 3200

  • 中国

  • 8462219000

小型数控折弯机
型号WE67K-250 / 3200

特征:
-通过ANSYS进行设计,并通过仿真模型进行优化
-ASTM283M Gr.D钢可用于全焊接结构
-工作台,立柱和滑枕设计为完全刚性,以确保满载工作
-分离式德国电动液压比例阀具有高稳定性,可实现左右油缸同步(Y1,Y2)。
-高精度全闭环控制
-桌子上的油缸凸面-安装油缸,直线导轨,工作台的接合面,一次重处理
具有良好的平行度和垂直度的重型地板铣床
-可进行偏心加载
-标准顶级工具和多功能
-Vee底部工具
-带X轴和手动调节R轴的标准后挡料
-过载溢出保护

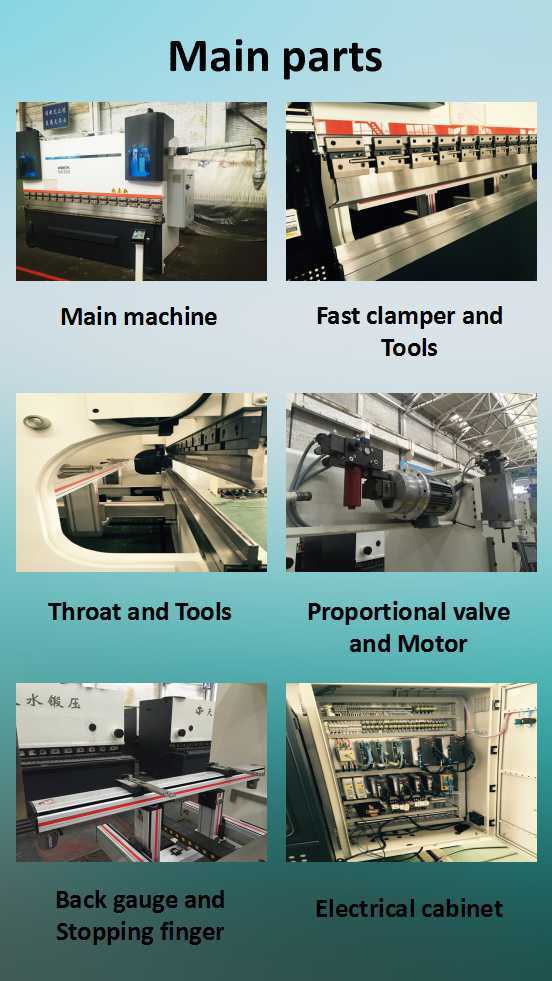

数控液压折弯机/折页机(WE67K-250 / 3200)




技术指标

公称压力2500千牛
桌长3200毫米
立柱之间的中心距离2700毫米
400毫米
冲撞行程250毫米
最高打开高度520毫米
速度:接近100毫米/秒
工作中10毫米/秒
归来100毫米/秒
主电机功率18.5千瓦
整体暗淡(地面以上L * W * H)3450×2360×3050毫米
净重15800公斤
类型
名称
公称力
(KN)
工作台长度(mm)立柱间距离(mm)喉深
(毫米)
冲头行程(mm)开启高度(mm)工作台高度(mm)工作台宽度(mm)冲头速度主电机功率
(千瓦)
外形尺寸(长×宽×高)(cm)重量()
接近工作中返回
(毫米/秒)
WE67K-40 / 20004002000170020012039080060/170140111204211×143×2163020
WE67K-63 / 250063025002100300150420830200110101205.5256×176×2295365
WE67K-100 / 3200100032002700400200470900205120101007.5328×209×2538570
WE67K-100 / 4000100040003300400200470900205120101007.5408×209×2709900
WE67K-160 / 320016003200270040020047090024512099511330×223×26210580
WE67K-160 / 400016004000330040020047090024512099511410×223×27712290
WE67K-200 / 320020003200270040020047094027011099515338×221×27412340
WE67K-200 / 400020004000330040020047094027011099515408×221×27414310
WE67K-250 / 320025003200270040025052010502801001010018.5345×236×30515800
WE67K-250 / 400025004000330040025052010502801001010018.5425×236×31117800
WE67K-250 / 5000250050004300400250520105028010099018.5512×236×31118900


标准配置:
-CNC系统DA52 up,Delem,荷兰/ DNC880S,瑞士Cybelec / ESA S530,意大利
-电动液压比例同步阀组:德国Hoerbiger / Bosch
-主要电气部件:施耐德
-意大利Givi光学尺
-低噪音齿轮泵:日本那智
-主油缸密封圈:NOK,日本
-滚珠丝杠和直线导轨:台湾ABBA
-电气柜风冷


选件
-喉深
-顶部和底部工具
-带R,Z轴的后挡料
-光幕
-油冷却器/加热器
-CE证书


生产工艺流程
到仓库的钢板→理化检查→钢板球喷砂(防尘)加工→通过数控火焰切割机切割→对每个焊接接合面进行切割和加工→复合焊接→空气保护焊接→电炉消除应力→通过加工重型落地式镗铣床,重型龙门铣床→加工。

填料: 在工作表面上涂防锈油,整机塑料膜层。包装为容器或散装。

售后服务:
1.自1997年以来,卖方已通过ISO9001质量体系认证,并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试,并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试:对于重型机械,卖方派遣技术人员(电动液压和机械)
指导机器安装后7天到45天的安装,测试和培训操作员
到达用户工厂。但是往返机票,当地住宿和津贴
用户所在国家/地区(USD100 /人·天)的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械,易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册,然后启动机器。任何不清楚的问题,请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务,请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同,
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户,并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件,电话和远程视频诊断解决。用户必须提供完整的
故障描述,如果可能,清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后,卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
