| 数量： | |
|---|---|
RGEK1250 * 5000
TSD
RGEK1250 * 5000
CE，ISO 9001
新
1250毫米
5000毫米
0.5--4毫米
8毫米
70m /分钟
5.5 + 1
9000公斤
TSD
包装在容器中
1250X4000
中国甘肃
8462490000
特征：
框架结构。机架采用20mm厚度的ASTM A572 Gr 50钢，工作台采用60mm厚度的低合金钢
应力恢复到整个焊接机架
机架由加工中心加工一次，以保持安装面的平行度和垂直度
表面喷砂，具有更好的喷漆外观
低噪音的横梁式进给和切割

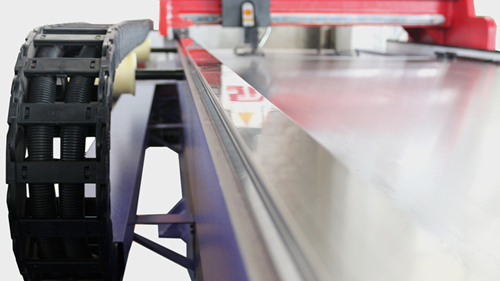

双导轨结构，移动平稳
X轴带工件进给控制
万能切刀夹具安装面；白钢刀和合金刀可互换。

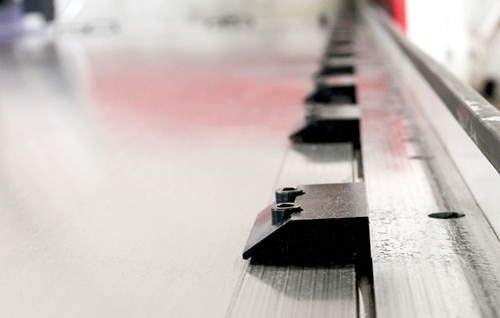

液压夹紧钣金，压紧力可调。
高精度导向系统，位置测量和液压平衡功能，不会在纸张表面刮擦
在液压系统上带有蓄能器

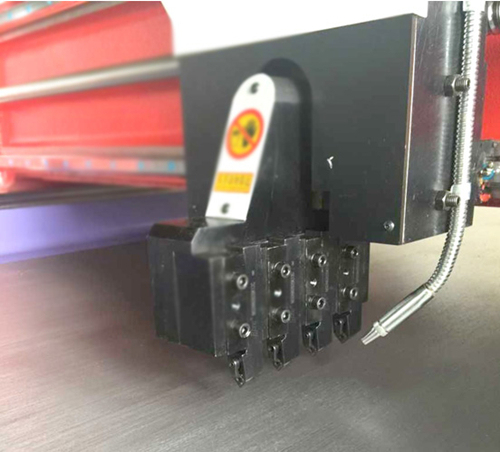

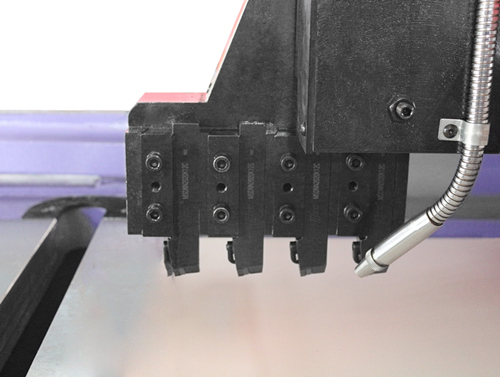

用4个切刀加工V型槽以减少纸张变形
横梁带有锡青铜斜齿轮，锻造的螺旋耙和静音导轨，可保持稳定的切削。
变频器调整横梁传输速度
刀杆传动装置上的静音滚珠丝杠和重载线性导轨
可以进行纵向和横向加工，包括钣金的上下加工
通过在键盘上输入处理步骤，易于操作
屏幕可以知道处理步骤
带伺服电机和传感器，确保操作人员安全
故障报警与诊断
通过自动挖掘工作台的自愈功能，保持加工精度
可靠的电气组件
| 技术参数 | ||||||
| 没有。 | 名称 | 单元 | RGEK 1250×4000 | RGEK 1250×5000 | RGEK 1250×6000 | |
| 1 | 最大开槽宽度 | 毫米 | 1250 | 1250 | 1250 | |
| 2 | 最大开槽长度 | 毫米 | 4000 | 5000 | 6000 | |
| 3 | 最大不锈钢开槽厚度 | 毫米 | 4 | 4 | 4 | |
| 4 | 最小不锈钢开槽厚度 | 毫米 | 0.5 | 0.5 | 0.5 | |
| 5 | V中心到片材边缘的最小距离 | 毫米 | 8 | 8 | 8 | |
| 6 | X轴最大切割速度 | 米/分 | 70 | 70 | 70 | |
| 7 | X轴最大回转速度 | 米/分 | 80 | 80 | 80 | |
| 8 | Y1轴最大距离 | 毫米 | 1250 | 1250 | 1250 | |
| 9 | Y1轴分辨率 | 毫米 | 0.001 | 0.001 | 0.001 | |
| 10 | 重复定位精度 | 毫米 | ±0.02 | ±0.02 | ±0.02 | |
| 11 | Z轴分辨率 | 毫米 | 0.001 | 0.001 | 0.001 | |
| 12 | 重复定位精度 | 毫米 | ±0.02 | ±0.02 | ±0.02 | |
| 13 | 电机功率 | X轴 | 千瓦 | 5.5 | 5.5 | 5.5 |
| Y1，Y2，Z轴 | 1 | 1 | 1 | |||
| 14 | 整体暗淡（长×宽×高） | 毫米 | 6150×2320×1560 | 7150×2320×1560 | 8150×2320×1560 | |
| 15 | 重量 | 公斤 | 8500 | 9000 | 11000 | |
| 注意：X轴→控制横梁的前后移动 | ||||||
| Y1轴→控制刀束左右移动 | ||||||
| Y2轴→控制跟随油缸的运动 | ||||||
| Z轴→控制刀梁的上下移动 | ||||||

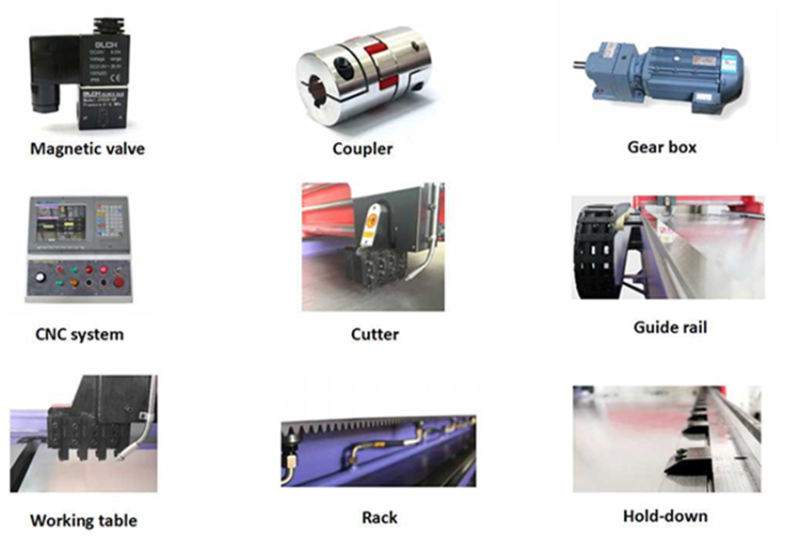

| 主要配置 | ||
| 没有。 | 名称 | 供应商 |
| 1 | CNC系统 | 台湾Edraw |
| 气动控制器 | 台湾力士（Rexpower） | |
| 齿轮箱 | ||
| 2 | 液压系统 | 台湾 |
| 3 | 频率转换器 | 日本三菱 |
| 4 | 冷却系统 | 美国比尤尔 |
| 5 | 伺服马达 | 台湾三角洲 |
| 6 | 密封环 | 日本瓦尔夸 |
| 7 | 接近开关 | 日本欧姆龙 |
| 8 | 主马达 | 德国SEW |
| 9 | 空气开关 | 施耐德 |
| 10 | 交流接触器，热继电器 | 施耐德 |
| 11 | 断路器和按钮 | 施耐德 |
| 12 | 合金刀片 | 韩国科洛伊 |
| 13 | 球型直线导轨 | HTPM，德国 |
| 14 | 电缆 | 德国伊格斯 |
| Sapre零件清单 | |
| 没有。 | 名称 |
| 1 | 基础螺丝 |
| 2 | 弹簧管 |
| 3 | O型密封圈 |
| 4 | 组合洗衣机 |
| 5 | 切刀杆 |
| 6 | 白钢刀片 |
| 机床配套的工具 | ||
| 没有。 | 名称 | 数量 |
| 1 | 感觉块 | 1个 |
| 2 | 塞尺 | 1套 |
| 3 | 内六角扳手 | 1套 |
| 4 | 高压油枪 | 1个 |
| 5 | 黄油枪 | 1个 |
选项：
刀具的迷你冷却系统可延长刀具的使用寿命
CE认证
售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并且始终严格执行此质量
公司和产品上的管理系统。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。更长的保修期
可以由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
3.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅售后第2条。
服务。
4.可以通过出厂编号跟踪卖方的所有产品。备件供应方式与前者相同，
这有助于满足客户的特殊设计要求。
5.易损件自提单日期起一年内可免费提供给客户，并且
提供长期技术顾问服务。
6.常见故障可以通过电子邮件，电话和远程视频诊断解决。用户必须提供完整的
故障描述，如果可能，清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
7.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
