| 数量： | |
|---|---|
RGEK1250 * 4000
TSD
RGEK1250 * 4000
CE，ISO 9001
新
1250毫米
4000毫米
0.5--4毫米
8毫米
60m /分钟
5.5 + 1
8500公斤
TSD
包装在容器中
1250X4000
中国甘肃
8462490000
特征：
框架结构。机架20毫米厚度ASTM A572的Gr 50钢，和工作表60毫米厚度低合金钢
应力重温到整个焊接机器框架
机帧处理一次通过处理中心，以保持安装面的平行度和垂直
表面喷砂处理具有更好的外观喷漆
横梁型进给和低噪音切割
双导轨结构，稳定的移动
X具有工作馈送控制轴线
通用刀具夹具安装面;白钢铣刀&合金铣刀是可交换。
液压夹紧板材，和压紧力是可调的。
高精度引导系统，位置测量和液压平衡功能而不刮伤上薄片表面尽可能
与液压系统的蓄压器
由4个铣刀加工V开槽，以减少片变形
横梁具有锡青铜倾斜齿轮，锻造螺旋耙和静音导轨，以保持稳定的切削。
由变频器调节横梁的传送速度
静音滚珠丝杠和重负载直线导轨高精度刀束的传送装置上
纵向和横向的处理是可用的，包括上下金属板的加工
通过输入键盘上的处理步骤，操作方便
处理步骤通过屏幕就知道
伺服电机和传感器，以确保操作人员的安全
故障报警和诊断
通过自挖工作台自我修复功能，使加工精度
可靠的电气部件
| 技术参数 | ||||||
| 没有。 | 名称 | 单元 | RGEK 1250×4000 | RGEK 1250×5000 | RGEK 1250×6000 | |
| 1 | Max.grooving宽度 | 毫米 | 1250 | 1250 | 1250 | |
| 2 | Max.grooving长度 | 毫米 | 4000 | 5000 | 6000 | |
| 3 | Max.stainless钢切槽厚度 | 毫米 | 4 | 4 | 4 | |
| 4 | Min.stainless钢切槽厚度 | 毫米 | 0.5 | 0.5 | 0.5 | |
| 5 | 从V中心到片材边缘Min.distance | 毫米 | 8 | 8 | 8 | |
| 6 | X轴的最大裁切速度 | 米/分钟 | 70 | 70 | 70 | |
| 7 | X轴的速度Max.returning | 米/分钟 | 80 | 80 | 80 | |
| 8 | Y1轴的最大距离 | 毫米 | 1250 | 1250 | 1250 | |
| 9 | Y1轴的分辨率 | 毫米 | 0.001 | 0.001 | 0.001 | |
| 10 | 重复定位精度 | 毫米 | ±0.02 | ±0.02 | ±0.02 | |
| 11 | Z轴的分辨率 | 毫米 | 0.001 | 0.001 | 0.001 | |
| 12 | 重复定位精度 | 毫米 | ±0.02 | ±0.02 | ±0.02 | |
| 13 | 电机功率 | X轴 | 千瓦 | 5.5 | 5.5 | 5.5 |
| Y1，Y2，Z轴 | 1 | 1 | 1 | |||
| 14 | 整体变暗。（L×W×H） | 毫米 | 6150×2320×1560 | 7150×2320×1560 | 8150×2320×1560 | |
| 15 | 重量 | 公斤 | 8500 | 9000 | 11000 | |
| 注：X轴→控制正面和背面移动横梁的 | ||||||
| Y1轴→控制左，刀光束的右移动 | ||||||
| Y2轴→控制以下油缸的移动 | ||||||
| Z轴→控制向上和向下的刀梁的移动 | ||||||

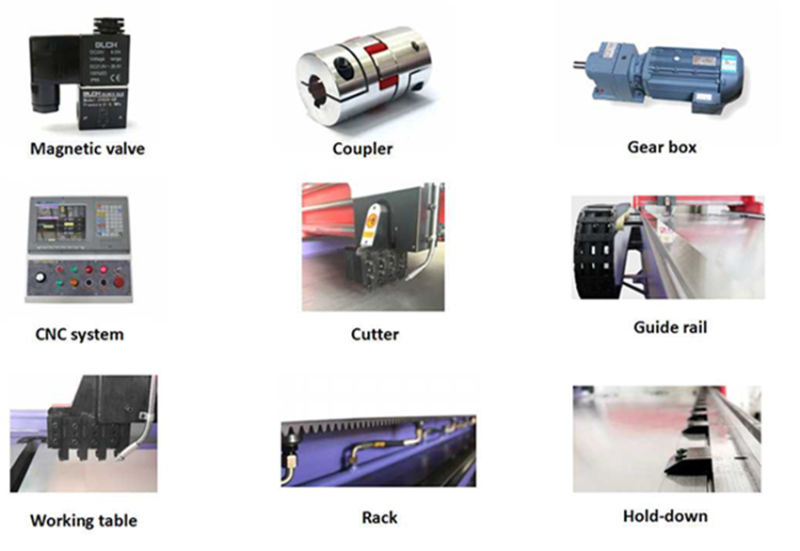

| 主要配置 | ||
| 没有。 | 名称 | 供应商 |
| 1 | 数控系统 | 亿图，台湾 |
| Penumatic控制器 | Rexpower，台湾 | |
| 齿轮箱 | ||
| 2 | 液压系统 | 台湾 |
| 3 | 频率转换器 | 日本三菱 |
| 4 | 冷却系统 | 贝奇尔，美国 |
| 5 | 伺服电机 | 台达，台湾 |
| 6 | 密封环 | 华尔卡，日本 |
| 7 | 接近开关 | 欧姆龙，日本 |
| 8 | 主电机 | SEW，德国 |
| 9 | 空气开关 | 施耐德 |
| 10 | 交流接触器，热继电器 | 施耐德 |
| 11 | 断路器&钮 | 施耐德 |
| 12 | 合金刀片 | KORLOY，韩国 |
| 13 | 球型直线导轨 | HTPM，德国 |
| 14 | 电缆 | IGUS，德国 |
| SAPRE零件清单 | |
| 没有。 | 名称 |
| 1 | 基金会螺丝 |
| 2 | 春管 |
| 3 | Ò密封环 |
| 4 | 组合垫圈 |
| 5 | 铣刀杆 |
| 6 | 白钢刀片 |
| 工具完成机 | ||
| 没有。 | 名称 | 数量 |
| 1 | 塞块 | 1个 |
| 2 | 塞规 | 1套 |
| 3 | 内六角扳手 | 1套 |
| 4 | 高压油枪 | 1个 |
| 5 | 黄油枪 | 1个 |
选项：
赠送冷却系统刀具延长刀具寿命
CE认证
售后服务：
1.卖方已通过ISO9001质量体系认证，1997年以来，始终严格执行该品质
管理系统在我们公司和我们的产品。
前出厂价，所有产品都经过严格测试，均符合技术协议一致性和
标准。
2.保修是因为B / L，或重型机械的最后验收日期的日期一年。更长的保修期
可以通过用户购买。
3.调试：对于重型机械，卖家发送技师（电气液压和机械）
指导安装，设备后从7天测试和培训的操作员到45天
到达用户的工厂。但来回机票，当地住宿和津贴
（USD100 /人·天）在用户所在的国家将会由买方负担。以上收费不要
包含在报价。该条款将在合同中显示。
3.对于中小标准机械，它是根据操作手册，操作方便。用户
首先建议要仔细阅读使用说明书，然后启动机器。任何不清楚的问题，请随时
自由与卖家联系。
如果用户在使用时的工厂提供技术服务的坚持，请参考2号条款后，如售卖
服务。
4.卖方的所有产品均可以通过工厂交货数量进行跟踪。备件可以提供与前者相同，
这是为客户的特殊设计要求有帮助。
5.消耗部件可免费提供给顾客的从乙/ L日期一年内保修被供给，并且
长期的技术咨询服务。
6.常见故障可以通过电子邮件，电话和长途视频诊断来解决。用户必须提供充分
故障描述，清晰的照片和视频，如果可能的话。
一旦出现严重质量问题一年内到期的，因为出现了卖方的制造原因
乙/ L日期或重型机械的最后验收日期。卖方将派出自己的技术人员进行修复。
7.保修一年后，卖方将免费提供技术咨询和零配件及技术人员
以最低成本的服务。
