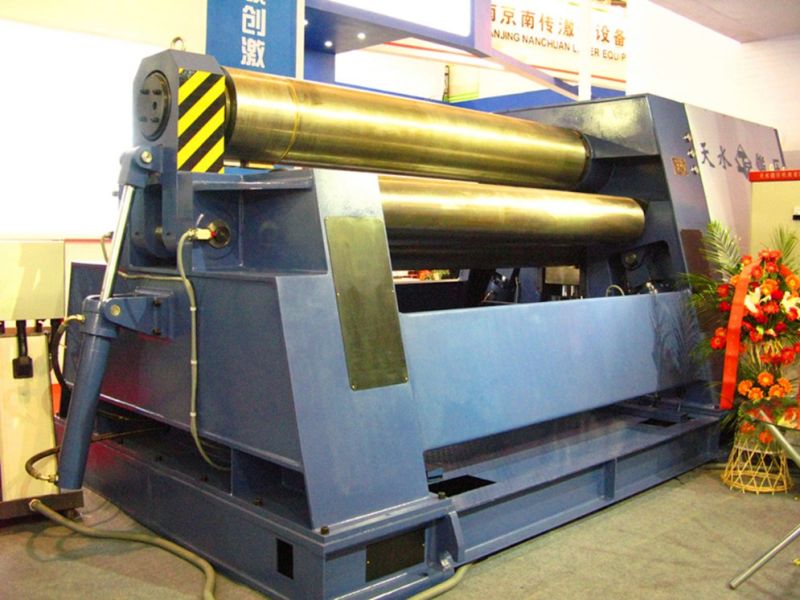

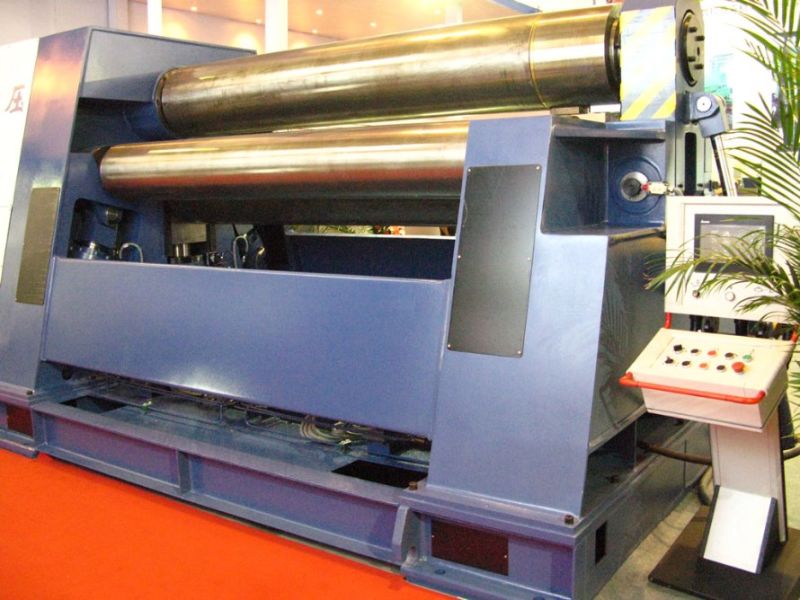

4辊卷板机
型号：W12NC-30×2500
特征：
- CNC四辊液压板轧制机
- 随着预弯
- 预弯及压延可以在一个工作循环实现自动一次。
- 顶辊是动力辊
- 底辊的提升和两个侧辊液压驱动
- 底辊和两个侧辊的位移起重CNC控制
- 显示在屏幕上的位移
- 同步精度为±0.1mm
- 余额顶部辊的尾部为方便卸载成品工件
- 独立操作站
- 安全联锁
机械零件
辊的42CrMo材料HB220-260°/ HRC45-50°硬化
整个焊接机框架，以消除内应力
动力上罗拉与周转油缸和平衡机构在容易的端部到卸载工件
底辊和由油缸在端部驱动的两个侧辊。底辊使得向上和向下的提升运动，和两个侧辊不倾斜提升运动。升降同步由计算机控制。滚轮可以在任何需要的位置停止。
使用滚珠轴承在具有较小摩擦系数的辊子端部和减少能源消耗
功能：驱动气缸，使升降运动;驱动两个侧辊做倾斜的升降运动;带动成交油缸做升降运动
周转油缸安装单向节流阀调整速度
液压管接头与径向密封件，以避免泄漏
随着管道及空气过滤器油过滤器的油箱，以确保清洁
电子系统
与诊断，监测，逻辑处理，存储器和互锁欧姆龙PLC程序
可动操作站带触摸屏的显示
高精确度的光学编码器，以确保定位精度和监测的所有辊子的位置。
控制系统的功能
自动地控制工作辊做同步运动控制下辊升降同步，精度±0.2毫米。
控制两个侧部辊升降同步，精度±0.2毫米
滚动显示板，包括实时数据：两端绝对位置示出了在底辊的实际时间。
两个端部进行绝对定位在两个侧部辊实时表示。
的端部的梯度示出了在底辊的实时
的端部的梯度示出了在两侧辊实时
自动故障报警
主要配置
轴承，Wanfangdian，中国名牌
齿轮箱，健，中国名牌
汽车，Wu'xi宏泰，中国
主要电器元件，西门子
触摸屏，触摸取胜，加拿大
PLC，欧姆龙
液压系统，台湾
选项
- 滚锥设备
- 内部升降架
- 外支撑框架
主要规格：
| 模型参数 | W12NC- | ||||||||||||||
| 20×2500 | 12×3000 | 16×3200 | 20×2000 | 20×2500 | 25×2000 | 25×2500 | 30×2000 | 32×2500 | 32×3200 | 40×2500 | 40×3200 | 50×2500 | 50×3200 | 60×3200 | |
| 最大。轧制宽度（mm） | 2000 | 3000 | 3200 | 2000 | 2500 | 2000 | 2500 | 2000 | 2500 | 3200 | 2500 | 3200 | 2500 | 3200 | 3200 |
| 最大。轧制厚度（mm） | 20 | 12 | 16 | 20 | 20 | 25 | 25 | 30 | 32 | 32 | 40 | 40 | 50 | 50 | 60 |
| 最大。预弯厚度（mm） | 16 | 8 | 12 | 16 | 16 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 50 |
| 闵。在最大直径的滚动。板厚和宽度（mm） | 1700 | 800 | 1000 | 900 | 800 | 800 | 1000 | 1000 | 1500 | 1800 | 1500 | 1600 | 1600 | 1800 | 2000 |
| 板的屈服强度（MPa） | 150 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 |
| 顶部辊直径（mm） | 330 | 380 | 400 | 360 | 380 | 380 | 420 | 420 | 520 | 560 | 620 | 650 | 650 | 680 | 680 |
| 底辊直径（mm） | 310 | 330 | 380 | 330 | 340 | 340 | 360 | 360 | 500 | 540 | 580 | 580 | 580 | 600 | 660 |
| 侧辊直径（mm） | 220 | 280 | 320 | 260 | 280 | 280 | 320 | 320 | 350 | 400 | 480 | 480 | 480 | 480 | 500 |
| 轧制速度（m /分钟） | 4 | 3.5 | 4.5 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 4 | 4.5 | 4 | 4.5 | 4.5 | 4 | 3 |
| 液压系统的工作压力（MPa） | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 主电机功率（kw） | 11 | 22 | 37 | 15 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | 45 | 45 | 75 | 90 |
| 全部测试暗淡。 （L×W×H）（米） | 5.7×2.1×1.9 | 6.27×2.26×2.37 | 6.8×2×2.2 | 5.2×2×1.8 | 6.06×2.1×2.2 | 5.68×2.1×2.2 | 5.87×2.37×2.23 | 5.87×2.37×2.23 | 6.57×2.65×3.05 | 7.05×2.75×3.15 | 6.9×2.9×3.15 | 9.2×2.9×3.15 | 7.7×2.9×3.15 | 7.95×2.9×3.3 | 8.1×3.6×3.8 |
售后服务：
1.卖方已通过ISO9001质量体系认证，1997年以来，始终严格执行该品质
管理系统在我们公司和我们的产品。
前出厂价，所有产品都经过严格测试，均符合技术协议一致性和
标准。
2.保修是因为B / L，或重型机械的最后验收日期的日期一年。更长的保修期
可以通过用户购买。
3.调试：对于重型机械，卖家发送技师（电气液压和机械）
指导安装，设备后从7天测试和培训的操作员到45天
到达用户的工厂。但来回机票，当地住宿和津贴
（USD100 /人·天）在用户所在的国家将会由买方负担。以上收费不要
包含在报价。该条款将在合同中显示。
3.对于中小标准机械，它是根据操作手册，操作方便。用户
首先建议要仔细阅读使用说明书，然后启动机器。任何不清楚的问题，请随时
自由与卖家联系。
如果用户在使用时的工厂提供技术服务的坚持，请参考2号条款后，如售卖
服务。
4.卖方的所有产品均可以通过工厂交货数量进行跟踪。备件可以提供与前者相同，
这是为客户的特殊设计要求有帮助。
5.消耗部件可免费提供给顾客的从乙/ L日期一年内保修被供给，并且
长期的技术咨询服务。
6.常见故障可以通过电子邮件，电话和长途视频诊断来解决。用户必须提供充分
故障描述，清晰的照片和视频，如果可能的话。
一旦出现严重质量问题一年内到期的，因为出现了卖方的制造原因
乙/ L日期或重型机械的最后验收日期。卖方将派出自己的技术人员进行修复。
7.保修一年后，卖方将免费提供技术咨询和零配件及技术人员
以最低成本的服务。
