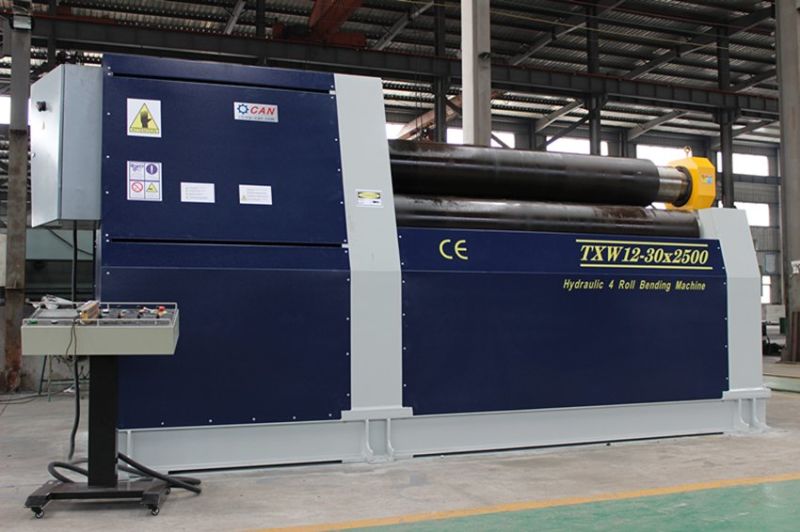

四辊卷板机(TXW12-30X2500)

数量:
  • TXW12-30X2500

  • TSD

  • TXW12-30X2500

  • 4卷

  • TSD

  • 按带有软膜层的容器

  • TXW12

  • 中国

  • 8462299000

特征
-数控四辊液压板卷机
-预弯
-预弯和轧制可以在一个工作周期内自动完成一次。
-上辊是动力辊
-提升液压驱动的下罗拉和两个侧罗拉
-由CNC控制的下罗拉和两个侧罗拉的移位
-在屏幕上显示位移
-同步精度±0.1毫米
-顶辊尾部有平衡装置,方便卸载成品工件
-独立操作站
-安全联锁


四辊卷板机(TXW12-30X2500)

-可提供圆锥形和圆柱形外壳的弯曲
-两个侧滚轮通过液压缸使电弧运动
-带有电气同步系统,避免未对准
-轴承寿命中的永久性免费润滑技术
-夹紧力可调,不打滑,效率比三辊弯板高50〜80%

- 抬起时的后侧滚子可以对齐纸张,以确保每个圆柱壳的最小差异

-通过弧形移动中的前侧辊预弯曲获得最短的直边
- 锥度更大,锥度更方便
-弧形摆动侧辊,在水平作用下具有扩大机形成力
-通过比例阀实现压辊两侧同步,轧制精度更高
-操作简便




主要规格:
模型 TXW12CNC-30 * 2500
控制 数控系统
上罗拉直径 Φ400毫米
最大弯曲厚度 30毫米
最大预弯厚度 25毫米
最大弯曲长度 2500毫米
驱动方式
工作辊
上下辊驱动
通过液压马达
滚动速度 约4m / min
剩余的
直边
≤板厚的1.5倍
最小轧制直径 Φ1000毫米
总功率 37千瓦

主要配置

名称 内容
轴承座 类型 重辊双列调心球轴承
供应商 万方店轴承厂
工作中
滚轴
材料 42铬钼
硬度 HB260-300
供应商 华翔特钢,江苏中国
地下室和
侧面机架
材料 Q235A
处理方式 数控铣镗床的焊接,应力消除和加工
供应商 江苏省凯安市
液压式
发动机
供应商 宁波新宏
发动机 类型 Y系列
供应商 江阴开城/山东开远
液压系统 液压泵 类型 齿轮泵
供应商 合肥液压元件厂
供应商 育研
主油缸 缸体和活塞 45钢,HB217-255.
供应商 中国江都
密封环 联合国
供应商 台湾D-Z
数控系统
系统
主要电气元件 西门子
触摸屏 由制造商客户化
CNC控制器 10轴
电动尺 欧姆龙
软件 中国



选件
-内部升降架
-外部支撑架


供货范围

  1. 机体

  2. 电子系统

  3. 液压系统

  4. 润滑设备
