| 数量： | |
|---|---|

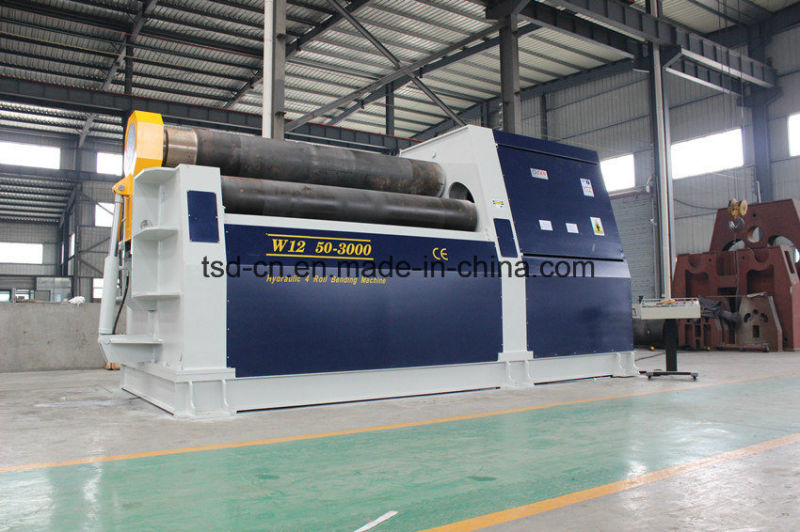

W12-50X3000
TSD
W12-50X3000
4卷
50毫米
245兆帕
40毫米
3000毫米
可用的
640毫米
4 M /分钟
45千瓦
整体尺寸（长x宽x高）：6620 * 2900 * 3110mm
TSD
按带有软膜层的容器
W12
中国
8462299000
特征：
- CNC四辊液压板轧制机
- 随着预弯
- 预弯及压延可以在一个工作循环实现自动一次。
- 顶辊是动力辊
- 底辊的提升和两个侧辊液压驱动
- 底辊和两个侧辊的位移起重CNC控制
- 显示在屏幕上的位移
- 同步精度为±0.1mm
- 余额顶部辊的尾部为方便卸载成品工件
- 独立操作站
- 安全联锁
-后侧辊以提升可以对齐片材，以确保每个圆柱形壳最小差
| 模型 | W12CNC-50 * 3000 |
| 控制 | CNC |
| 皮辊直径 | Φ570mm |
| 底辊的直径 | Φ530mm |
| 侧辊的直径 | Φ440mm |
| Max.bending厚度 | 50毫米 |
| Max.prebending厚度 | 40毫米 |
| Max.bending长度 | 3000毫米 |
| 驾驶模式 工作辊 | 顶部和底部的滚轮驱动 由液压马达 |
| 轧制速度 | 4M左右/分钟 |
| 剩余 直边 | 板厚≤1.5倍 |
| Min.rolling直径 | Φ640mm |
| 总功率 | 45KW |
主要配置
| 名称 | 内容 | ||
| 轴承 | 类型 | 重型轧辊双列调心球轴承 | |
| 供应商 | Wanfangdian轴承厂 | ||
| 工作 滚筒 | 材料 | 42CrMo钢 | |
| 硬度 | HB260-300 | ||
| 供应商 | 华祥特钢，江苏，中国 | ||
| 地下室和 侧机架 | 材料 | Q235A | |
| 处理模式 | 焊接，应力释放和由数控铣床加工和镗床 | ||
| 供应商 | 凯安，江苏省，中国 | ||
| 液 发动机 | 供应商 | 新红，宁波，中国 | |
| 发动机 | 类型 | Y系列 | |
| 供应商 | 江阴市凯成/山东开元，中国 | ||
| 液压系统 | 液压泵 | 类型 | 齿轮泵 |
| 供应商 | 合肥液压件厂 | ||
| 阀 | 供应商 | 油研 | |
| 主油缸 | 气缸体&活塞 | 45steel，HB217-255. | |
| 供应商 | 江都，中国 | ||
| 密封环 | 联合国 | ||
| 供应商 | d-Z，台湾 | ||
| CNC 系统 | 主要电气元件 | 西门子 | |
| 触摸屏 | 由制造商客户化 | ||
| CNC控制器 | 10轴 | ||
| 电气统治者 | OMRON | ||
| 软件 | 中国 | ||
选项
- 内部升降架
- 外支撑框架
供货范围
机身
电子系统
液压系统
润滑设备
