用于轧制12mm厚的钢板轧制机（W11S-12X2500）

数量：



询价

型号：
W11S-12X2500
产品品牌：
TSD
型号。：
W11S-12X2500
滚筒数量：
3个滚筒
预弯曲：
是
最大轧制厚度：
12毫米
预弯厚度：
10毫米
圆锥工件：
可选设备可用
滚筒材质：
上辊42CrMo;底辊ASTM 1045
最大卷长：
2500毫米
最小滚动直径：
400毫米
主电机功率：
7.5千瓦
外形尺寸（长*宽*高）：
外形尺寸（长*宽*高）：4800 * 1400 * 1500
商标：
TSD
运输包装：
按带有软膜层的容器
规格：
W11S-12x2500
起源：
中国
海关编码：
8462299000

产品描述

钢板卷弯机预弯带
型号W11S-12x2500
板材轧制机用于轧制12mm厚（W11S-12X2500）

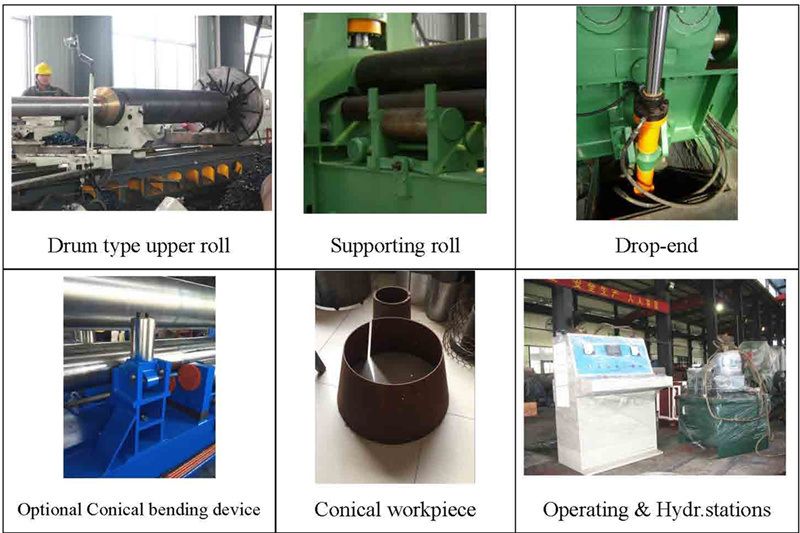

特征：
- 3辊液压板轧制机
- 随着牧师薪俸
- 的42CrMo硬化上辊
- ASTM 1045硬化下轧辊
- 上辊垂直地和水平地移动
- 两个下辊水平移动
- 滚动轴承实现一个时间而不板的U形转弯后喂养
- 易于喂养和针对下辊的不可改变elecation操作
- 跌水端（翻转装置），速度快
- 随着电气保护装置
- PLC控制

选项：
- 锥形弯曲装置

强调：
- 滚筒式上辊以及调整下辊的支撑辊实现的完美的直线
工件。
- 回到相反方向弯曲与进给方向可以得到高精度圆度和
最小残余直边。
- 错位降低在最大程度上防止两个下部辊和自动调平的中心距离
上辊

主要规格：
最大。轧制厚度12毫米（σs≤245Mpa）
最大。预弯厚10mm
最大。轧制长度2500毫米
闵。滚动直径时，满载400毫米
Straighte边缘 ≤2.0-2.5×板厚
顶辊dia.255mm的直径
底辊dia.150mm的直径
两个底辊之间245毫米距离
支撑辊1组的数量（4个）
顶辊120毫米/分钟的速度可升降
轧制速度4.5米/分钟
主电机功率7.5千瓦
液压电机功率4千瓦
可动电机功率1.5千瓦
外型尺寸（L * W * H）4800 * 1400 *1500毫米
重量7000公斤

主要配置：

没有。	名称	点小	单元	生产厂家
1	调心滚子轴承	1	组	瓦房店或洛阳轴承厂，中国
2	主要液压元件	1	组	油研（http://www.yuken.co.jp）
3	齿轮泵	1	组	合肥长源液压股份有限公司（www.cy-hydraulics.com）
4	主电机	1	组	宁波E和F液压机械有限公司。（http://www.china-efhydraulic.com）
5	主减速机	1	组	宁波E和F液压机械有限公司。（http://www.china-efhydraulic.com）
6	辅助电机	1	组	中国
7	PLC	1	组	西门子，德国
8	触摸屏	1	组	西门子，德国
9	密封环	1	组	d-Z，台湾

主要规格表：

模型	增压力上辊（公吨）	最大。轧制厚度		最大。压延板宽度（毫米）	上辊直径（毫米）	底辊直径（毫米）	中央距离两个底辊之间（毫米）	电机功率（千瓦）
模型	增压力上辊（公吨）	两端（毫米）	中央（毫米）	最大。压延板宽度（毫米）	上辊直径（毫米）	底辊直径（毫米）	中央距离两个底辊之间（毫米）	驾驶	液	移动
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-24×2500	190	21	24	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	16	19	3500	410	220	360	22	7.5	4
W11S-30×2500	230	25	29	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	39	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	510	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-43×2500	430	40	43	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500

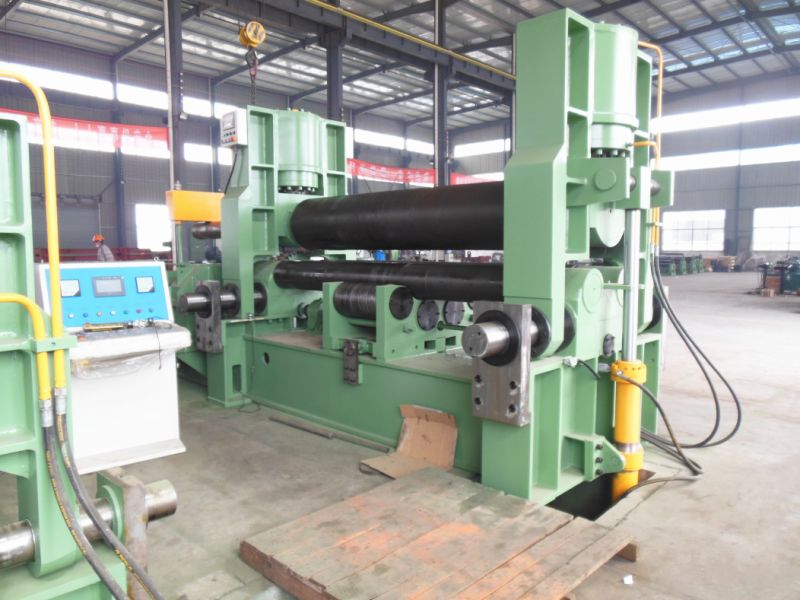

详细信息视图
板材轧制机用于轧制12mm厚（W11S-12X2500）

售后服务：
1.卖方已通过ISO9001质量体系认证，1997年以来，始终严格执行这
质量管理体系在我们公司和我们的产品。
前出厂价，所有产品都经过严格测试，均符合技术协议一致性和
标准。
2.保修是因为B / L，或重型机械的最后验收日期的日期一年。更长
保修期可以通过用户购买。
3.调试：对于重型机械，卖家发送技师（电气液压和机械）
指导安装，设备后从7天测试和培训的操作员到45天
到达用户的工厂。但来回机票，当地住宿和津贴
（USD100 /人·天）在用户所在的国家将会由买方负担。以上收费不要
包含在报价。该条款将在合同中显示。
4.对于中小标准机械，它是根据操作手册，操作方便。用户
首先建议要仔细阅读使用说明书，然后启动机器。任何不清楚的问题，请随时
自由与卖家联系。
如果用户在使用时的工厂提供技术服务的坚持，请参阅离职后的2号条款
销售服务。
5.卖方的所有产品均可以通过工厂交货数量进行跟踪。备件可作为供给相同
前者，这是为客户的特殊设计要求有帮助。
6.损耗部件可以免费向顾客的从乙/ L日期一年内保修一起提供，并且
长期的技术咨询服务。
7.常见故障可以通过电子邮件，电话和长途视频诊断来解决。用户必须提供
全故障描述，清晰的图像和视频，如果可能的话。
一旦出现严重质量问题一年内到期的，因为出现了卖方的制造原因
乙/ L日期或重型机械的最后验收日期。卖方将派出自己的技术人员进行修复。
8.保修一年后，卖方将免费提供技术咨询和零配件及技术人员
以最低成本的服务。
