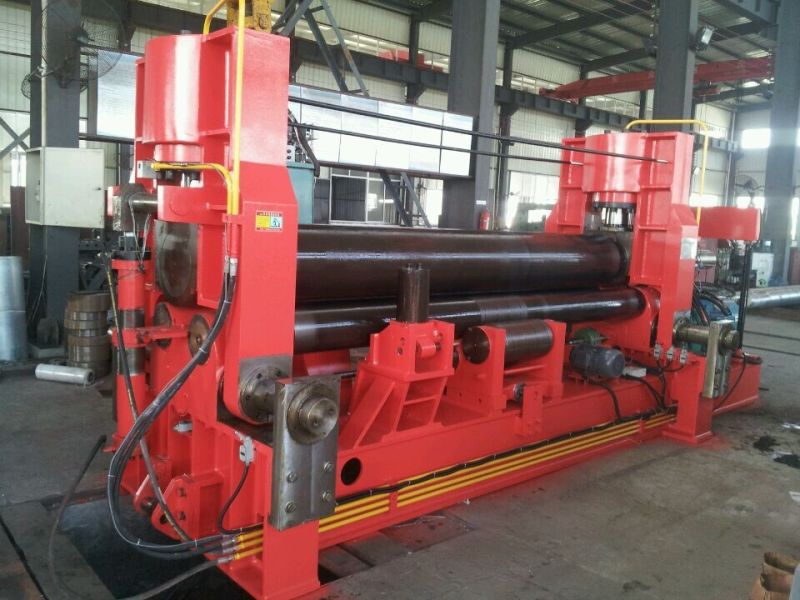

Maquina Curvadora De Planchas（W11S-30X3200）

数量：



询价

型号：
W11S-30X3200
产品品牌：
TSD
型号。：
W11S-30X3200
滚筒数量：
3个滚筒
预弯曲：
是
滚筒材质：
上辊42CrMo;底辊ASTM 1045
最大轧制厚度：
30毫米
最大弯曲厚度：
25.4毫米
预弯厚度：
80％*板厚
最大卷长：
3200毫米
圆锥工件：
可选设备可用
商标：
TSD
运输包装：
按带有软膜层的容器
规格：
W11S-30x3200
起源：
中国
海关编码：
8462299000

产品描述

夹板卷板机
型号W11S-30x3200
Maquina Curvadora De Planchas（W11S-30X3200）

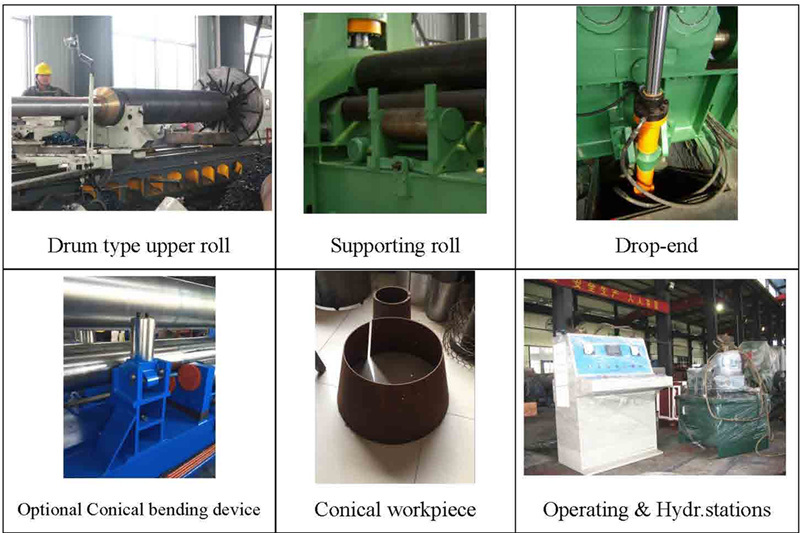

特征：
-三辊液压卷板机
-带有弯头
-42CrMo硬化上辊
-ASTM 1045淬硬下辊
-上辊垂直和水平移动
-两个下辊水平移动
-进给后一次轧制，没有板的掉头
-易于送入并操作以防止下辊的固定变化
-液压下降端（翻转装置），速度快
-带电气保护装置
-PLC控制

选项：
-锥形弯曲装置

强调：
-滚筒式上辊以及下辊的调节支撑辊实现了完美的直线度
工件。
-与进给方向相反的方向上的反向弯曲可以获得高精度的圆度和
最小残留直边。
-最大程度降低了对中误差，降低了两个下辊的中心距并实现了自动找平
上辊

技术数据：
最大轧制厚度30mm（典型钢种245MPa的屈服极限）
最大弯曲厚度25.4毫米
最大滚动长度3200毫米
顶辊直径480毫米
底辊直径260毫米
两个下罗拉的中心距420mm
满载时最小滚动直径900mm
滚动速度4m /分钟
支撑辊数4件
主电机功率37kW
液压马达功率15kW
可动马达功率4kW

主要规格：

模型	加压力上卷（公吨）	最高轧制厚度		最高滚动板宽（毫米）	上卷直径（毫米）	底辊直径（毫米）	中央距离两个下辊之间（mm）	电机功率（千瓦）
模型	加压力上卷（公吨）	两端（毫米）	中央（毫米）	最高滚动板宽（毫米）	上卷直径（毫米）	底辊直径（毫米）	中央距离两个下辊之间（mm）	驾驶	液压式	移动
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-24×2500	190	21	24	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	16	19	3500	410	220	360	22	7.5	4
W11S-30×2500	230	25	29	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	39	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	510	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-43×2500	430	40	43	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500

详细资料检视
Maquina Curvadora De Planchas（W11S-30X3200）

售后服务：
1.自1997年以来，卖方已通过ISO9001质量体系认证，并始终严格执行
公司和产品上的质量管理体系。
出厂前的所有产品均经过严格测试，并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。长一点
保修可由用户购买。
3.调试：对于重型机械，卖方派遣技术人员（电动液压和机械）
指导机器安装后7天到45天的安装，测试和培训操作员
到达用户工厂。但是往返机票，当地住宿和津贴
用户所在国家/地区（USD100 /人·天）的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
4.对于中小型标准机械，易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册，然后启动机器。任何不清楚的问题，请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务，请参阅以下内容的第2条：
销售服务。
5.可以通过出厂编号跟踪卖方的所有产品。备件可以与
前者，有助于满足客户的特殊设计要求。
6.自提单日期起一年的保修期内，可免费向客户提供易损件，并且
提供长期技术顾问服务。
7.常见故障可以通过电子邮件，电话和远程视频诊断来解决。用户必须提供
完整的故障描述，如有可能，请清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
8.一年保修后，卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
