用于轧制50mm厚乘2500mm长的板的轧制机(W11S-50X2500)

数量:
  • W11S-50X2500

  • TSD

  • W11S-50X2500

  • 3个滚筒

  • 上辊42CrMo;底辊ASTM 1045

  • 50毫米

  • 40毫米

  • 80%*板厚

  • 2500毫米

  • (2--2.9)*板厚

  • 可选设备可用

  • TSD

  • 按带有软膜层的容器

  • W11S-50x2500

  • 中国

  • 8462299000

夹板卷板机
型号W11S-50x2500

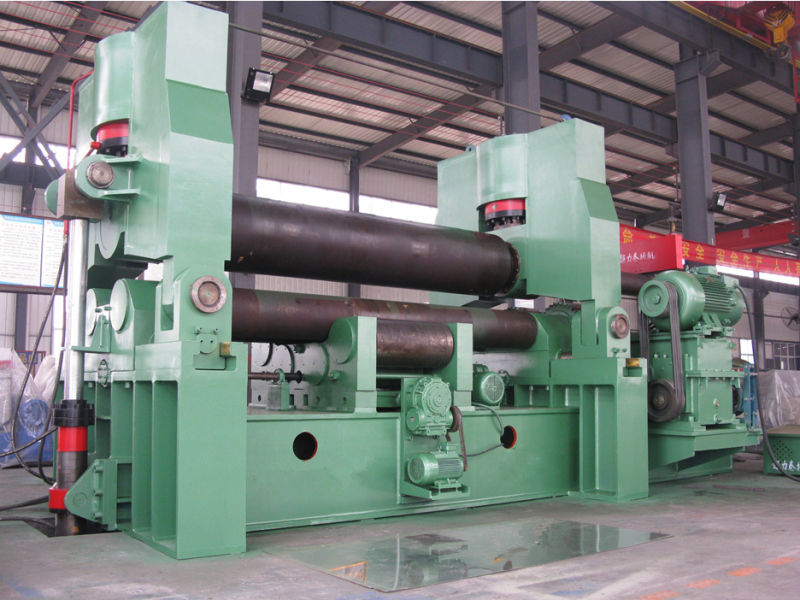

用于轧制50mm厚乘2500mm长的板的轧制机(W11S-50X2500)



特征:
-三辊液压卷板机
-带有弯头
-42CrMo硬化上辊
-ASTM 1045淬硬下辊
-上辊垂直和水平移动
-两个下辊水平移动
-进给后一次轧制,没有板的掉头
-易于送入并操作以防止下辊的固定变化
-液压下降端(翻转装置),速度快
-带电气保护装置
-PLC控制


选项:
-锥形弯曲装置


强调:

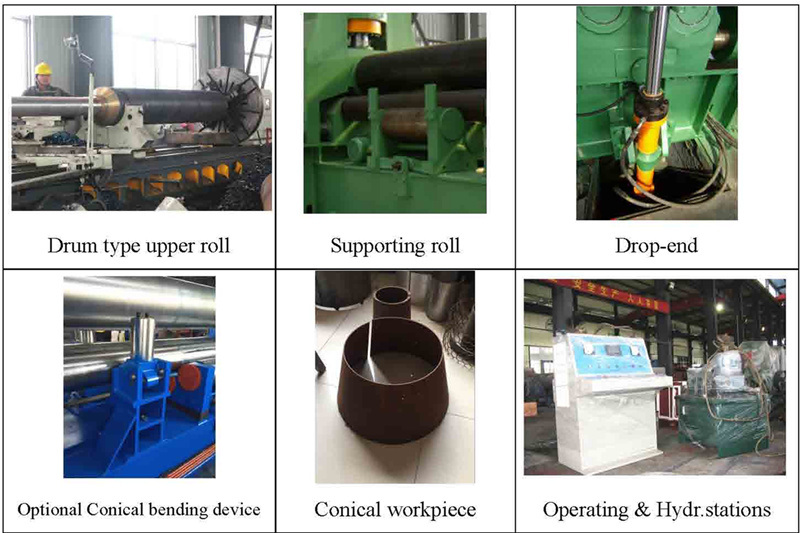

-滚筒式上辊以及下辊的调节支撑辊实现了完美的直线度
工件。
-与进给方向相反的方向上的反向弯曲可以获得高精度的圆度和
最小残留直边。

-最大程度降低了对中误差,降低了两个下辊的中心距并实现了自动找平
上辊


技术数据:
最大轧制厚度50mm(典型钢种245MPa的屈服极限)
最大弯曲厚度40毫米
最大滚动长度2500毫米
顶辊直径580毫米
底辊直径320毫米
两个下罗拉中心距580mm
满载时最小滚动直径1300mm
滚动速度4m /分钟
支撑辊数4件
主电机功率55kW
液压马达功率22kW
可动马达功率11kW


主要规格:

模型 加压力
上卷
(公吨)
最高轧制厚度 最高滚动
板宽
(毫米)
上卷
直径
(毫米)
底辊
直径
(毫米)
中央
距离
两个下辊之间(mm)
电机功率
(千瓦)
两端
(毫米)
中央
(毫米)
驾驶 液压式 移动
W11S-15×2000 75 12 15 2000 255 150 245 7.5 4 1.1
W11S-14×2500 75 10 14 2500 270 150 245 7.5 4 1.1
W11S-13×3000 75 9 13 3000 290 150 245 7.5 4 1.1
W11S-17×2500 100 13 17 2500 300 165 270 15 5.5 1.5
W11S-15×3000 100 11 15 3000 325 165 270 15 5.5 1.5
W11S-20×2500 130 16 20 2500 330 180 300 15 5.5 2.2
W11S-18×3000 130 14 18 3000 350 180 300 15 5.5 2.2
W11S-22×2500 160 18 22 2500 360 200 330 18.5 7.5 2.2
W11S-20×3000 160 16 20 3000 375 200 330 18.5 7.5 2.2
W11S-18×3500 160 14 18 3500 390 200 330 18.5 7.5 2.2
W11S-24×2500 190 21 24 2500 380 220 360 22 7.5 4
W11S-22×3000 190 19 22 3000 400 220 360 22 7.5 4
W11S-20×3500 190 16 19 3500 410 220 360 22 7.5 4
W11S-30×2500 230 25 29 2500 410 235 380 30 11 4
W11S-27×3000 230 22 27 3000 425 235 380 30 11 4
W11S-25×3500 230 21 25 3500 440 235 380 30 11 4
W11S-33×2500 270 28 33 2500 430 250 400 30 11 4
W11S-30×3000 270 25 30 3000 450 250 400 30 11 4
W11S-28×3500 270 23 28 3500 470 250 400 30 11 4
W11S-25×4000 270 20 25 4000 490 250 400 30 11 4
W11S-36×2500 320 30 36 2500 460 260 420 37 15 5.5
W11S-32×3000 320 28 32 3000 480 260 420 37 15 5.5
W11S-28×3500 320 25 28 3500 500 260 420 37 15 5.5
W11S-26×4000 320 22 26 4000 520 260 420 37 15 5.5
W11S-40×2500 380 35 39 2500 500 275 460 45 22 5.5
W11S-35×3000 380 32 35 3000 510 275 460 45 22 5.5
W11S-32×3500 380 28 32 3500 530 275 460 45 22 5.5
W11S-30×4000 380 25 30 4000 550 275 460 45 22 5.5
W11S-43×2500 430 40 43 2500 520 290 500 55 22 7.5
W11S-38×3000 430 35 38 3000 540 290 500 55 22 7.5
W11S-36×3500 430 30 36 3500 560 290 500 55 22 7.5
W11S-32×4000 430 28 32 4000 580 290 500




详细资料检视
用于轧制50mm厚乘2500mm长的板的轧制机(W11S-50X2500)



售后服务:
1.自1997年以来,卖方已通过ISO9001质量体系认证,并始终严格执行
公司和产品上的质量管理体系。
出厂前的所有产品均经过严格测试,并符合技术协议和
标准。
2.保修期为自提单日期或重型机械的最终接受日期开始的一年。长一点
保修可由用户购买。
3.调试:对于重型机械,卖方派遣技术人员(电动液压和机械)
指导机器安装后7天到45天的安装,测试和培训操作员
到达用户工厂。但是往返机票,当地住宿和津贴
用户所在国家/地区(USD100 /人·天)的负担由买方承担。以上费用不算
包含在报价中。此条款将在合同中显示。
4.对于中小型标准机械,易于按照操作手册进行操作。用户是
首先建议仔细阅读操作手册,然后启动机器。任何不清楚的问题,请感到
免费与卖家联系。
如果用户坚持要在使用工厂提供技术服务,请参阅以下内容的第2条:
销售服务。
5.可以通过出厂编号跟踪卖方的所有产品。备件可以与
前者,有助于满足客户的特殊设计要求。
6.自提单日期起一年的保修期内,可免费向客户提供易损件,并且
提供长期技术顾问服务。
7.常见故障可以通过电子邮件,电话和远程视频诊断来解决。用户必须提供
完整的故障描述,如有可能,请清除图片和视频。
由于卖方的制造原因而在一年内出现严重的质量问题
重型机械的提单日期或最终接受日期。卖方将派遣技术人员对其进行维修。
8.一年保修后,卖方将提供免费的技术咨询以及备件和技术人员
以最低的成本提供服务。
